- 专题资料：
- 钢铁研究总院青岛海洋腐蚀研究所
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 金属材料在海水和河水中的腐蚀电位、点偶序专题 > 金属在武汉长江水中的腐蚀电位变化特征
- 铝合金、纯锌和镁阳极

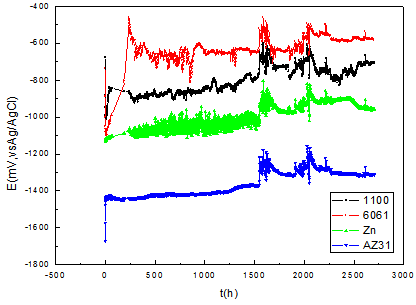

图1 铝合金、纯锌和镁阳极在武汉长江水的时间电位曲线
表1 铝合金、纯锌和镁阳极在武汉长江水的腐蚀电位特征参数
在武汉长江水中进行了两种铝合金的腐蚀电位测试，获得腐蚀电位时间曲线见图1,腐蚀电位特征参数见表1.结果表明，两种铝合金在武汉长江水中的腐蚀电位先减小后增大，变化趋势与海水相同，其原因应与微生物膜和氧化膜共同作用有关。大约20天后，电位逐渐趋于稳定，但稳定电位仍存在较大波动。其中，1100的稳定电位范围为-900~-700mV,6061的稳定电位范围为-700~-500mV,即1100的稳定电位小于6061,与其在海水的稳定电位序相反，原因有待于深入研究。
纯锌在海水中腐蚀电位十分稳定，在青岛、舟山、厦门和榆林四个试验站的平均稳定电位为-1032~-1002mV,暴露180天电位波动小于50mV.但纯锌在武汉长江水中却表现出不同规律，武汉长江水中的时间电位曲线见图，结果表明，纯锌在武汉长江水中虽然较快达到稳定电位，电位稳定时间小于7小时，但稳定电位范围较宽，为-1100~-900mV,远大于海水；且纯锌在武汉长江水中的稳定电位一直处于振动状态，其原因是纯锌在淡水中以点蚀为主[],其点蚀机理应与铝合金在海水中的点蚀机理相同，具体见本报告1.3.2.3节。因此，高纯锌可以在海水中作为参比电极，而在淡水中，高纯锌则不能作为参比电极使用。
镁及其合金是电化学阴极保护过程中常用的一种牺牲阳极材料，由于其对钢铁材料具有较高的驱动电压，适用于高电阻的土壤和淡水中金属构件的保护，用在低电阻的海水中容易发生过保护[].进行腐蚀电位测试的镁阳极AZ31在武汉长江水中的腐蚀电位时间曲线见图，结果表明，AZ31浸没于武汉长江水中快速活化，7小时以内达到稳定电位，稳定电位范围为-1429~-1270mV,完全满足在淡水中保护钢铁材料的电位要求。
