- 专题资料：
- 钢铁研究总院青岛海洋腐蚀研究所
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 金属材料在海水和河水中的腐蚀电位、点偶序专题 > 金属在武汉长江水中的腐蚀电位变化特征
- 不锈钢

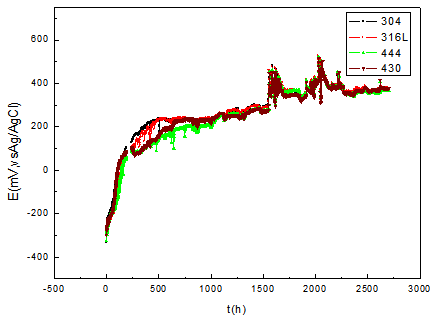

图1 几种不锈钢在武汉长江水的时间电位曲线
表1 不锈钢在武汉长江水的腐蚀电位特征参数
注： 从1600h到2300h不锈钢电位整体出现较大波动，电位不稳定，取钝态稳定电位时舍掉了该段时间的电位。
在武汉长江水中共进行了4种不锈钢的腐蚀电位测试，获得的腐蚀电位时间曲线见图1,腐蚀电位特征参数见表1。结果表明，进行试验的4种不锈钢的腐蚀电位时间曲线基本重合，即随着浸泡时间的延长，腐蚀电位变正，大约30天左右电位达到稳定电位，稳定电位范围在200~400mV之间。由此可见，不锈钢在武汉长江水中也存在电位正移现象，同海水一样，天然河水中存在微生物，不锈钢浸没于天然河水中后，微生物快速附着在不锈钢表面，引起腐蚀电位正移。
与在海水中的腐蚀电位时间曲线不同的是，不锈钢在武汉长江水中的腐蚀电位规律性较强，不同的不锈钢的腐蚀电位时间曲线基本重合，不锈钢腐蚀电位在变正的过程中无明显负向波动点（活化点）。即使不锈钢表面附着了较多的宏观贝壳生物，存在发生缝隙腐蚀的可能，不锈钢在武汉长江水中未出现活化态电位。其原因是不锈钢在淡水中的点蚀电位较正，高于腐蚀电位，不具备发生点蚀的必要条件。
该结果也表明，不锈钢在淡水中的耐蚀性能良好，由于淡水中的氯离子浓度较小，不锈钢表面的钝化膜没有遭到破坏，始终处于钝化状态。上述分析也表明，不锈钢的耐蚀性与其稳定电位大小无直接关系，只要不锈钢电位的腐蚀电位不能达到其点蚀电位，不锈钢便不会发生局部腐蚀，从而保持良好的耐蚀性能。
此外，不锈钢在淡水中的稳定腐蚀电位一致处于较正状态，一但与其他电位较负金属材料（如钢、铝合金等）接触形成电偶，便会因为形成较大的电位差而产生严重的电偶腐蚀。文献[]报道了在长江水中，Q235和304偶合后，电偶腐蚀较重。
