- 专题资料：
- 钢铁研究总院青岛海洋腐蚀研究所
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 金属材料在海水和河水中的腐蚀电位、点偶序专题 > 金属在武汉长江水中的腐蚀电位变化特征
- 铸铁、碳钢和低合金钢

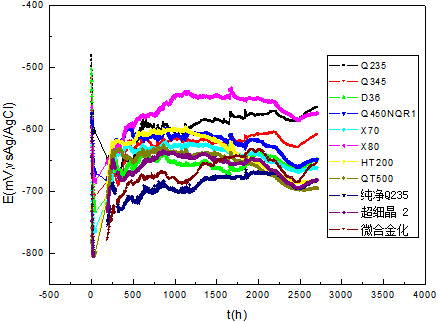

图1 铸铁、碳钢和低合金钢在武汉长江水中的时间电位曲线

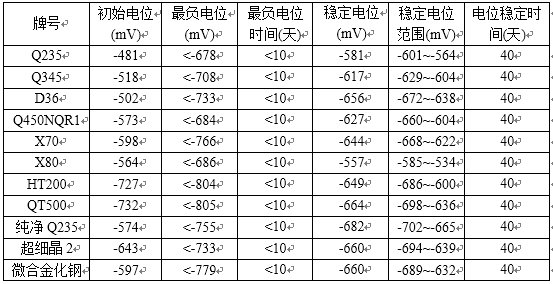

表1 铸铁、碳钢和低合金钢在武汉长江水的腐蚀电位特征参数
在武汉长江淡水试验站共进行了8种碳钢、低合金钢的腐蚀电位测试，获得的时间电位曲线见图1,获得的腐蚀电位特征参数见表1.
结果表明，刚入水时，铸铁、碳钢和低合金钢的电位较正，因材料不同，初始电位差异较大，如Q235初始电位为-481mV,QT500的初始电位为-732mV,二者相差达251mV.随着浸泡时间的延长，其腐蚀电位由正变负，所有材料不到10天均达到最负电位，最负电位为-680~-800mV,而后电位由负变正至稳定电位值。与在海水中腐蚀电位不同的是：电位在武汉长江水中达到稳定的时间大于海水，稳定时间约40天；铸铁材料的初始电位小于稳定电位；电位达到稳定后仍波动较大，如HT200的稳定电位波动达到100mV,远大于海水；且钢的腐蚀电位序也出现较大变化，即出现腐蚀电位逆转现象；钢在武汉长江水中的稳定电位范围较海水宽。
上述分析表明，铸铁、碳钢和低合金钢在淡水中腐蚀电位的变化规律大致相同，都是经历了先减小后增大至稳定电位的变化过程，但这些材料在淡水中腐蚀过程较慢，因此腐蚀电位达到稳定状态的时间较长，此外，武汉长江水一直处于流动状态，河水温度、pH、溶解氧等参数在整个试验期间发生较大变化，因此造成材料的稳定腐蚀电位也发生很大变化，甚至出现腐蚀电位逆转现象。
