专题资料：
钢铁研究总院青岛海洋腐蚀研究所
专题制作：
国家材料环境腐蚀平台

联系我们

电话： 010-82387968
邮箱： shujushenqing@126.com
地址： 北京市海淀区学院路30号
邮编： 100083

首页 > 金属材料在海水和河水中的腐蚀电位、点偶序专题 > 金属在天然海水中的腐蚀电位变化特征

铜合金

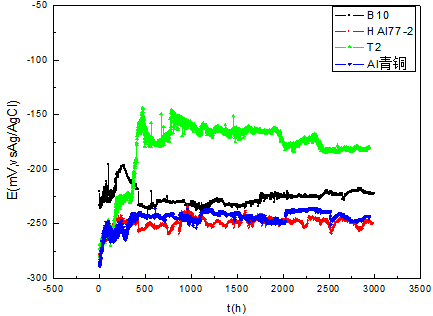

图1 几种铜合金在青岛海水的时间电位曲线

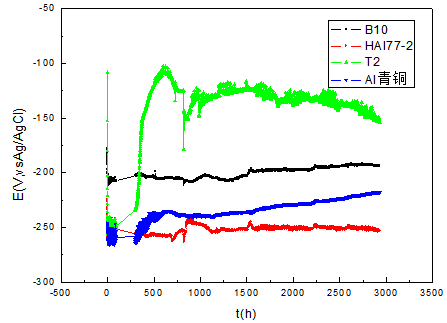

图2 几种铜合金在舟山海水的时间电位曲线

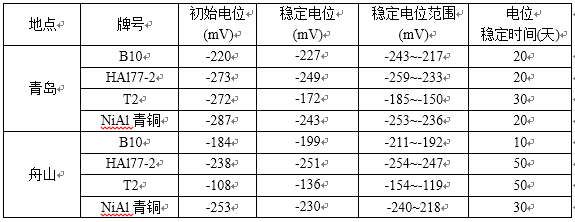

表1 铜合金在青岛、舟山海水的腐蚀电位特征参数

        在青岛、舟山海水试验站各进行了4种铜合金的腐蚀电位测试，获得的时间电位曲线见图1和2,获得的腐蚀电位特征参数见表1.

　　结果表明，几种铜合金刚浸没海水时电位较正，而后电位迅速负移，随着浸泡时间继续延长，电位正移至稳定电位，该变化规律与钢有些类似。究其原因，铜和铜合金在海水中是活性金属，刚浸入海水后，其表面的氧化膜迅速遭到破坏，电位由正变负，而后在海水中经过一定时间暴露，原始表面膜逐步转化成腐蚀产物膜，表面生成的腐蚀产物主要成份是碱式碳酸铜、碱式氯化铜、氧化铜和氧化亚铜等复式盐，这些腐蚀产物在其表面附着，使得阳极反应受到阻滞，电位正移。由于铜合金在海水中是活性金属，其稳定电位波动较小，亦未出现振动现象。

　　此外，由于铜合金成分和表面腐蚀产物膜的性质不同，几种铜合金在海水中的稳定电位和达到稳定电位的时间不同，从表可以看出，铜合金在青岛和舟山舟山的稳定电位序基本相同，T2的稳定电位最正，电位稳定时间最长，其次是B10,HAl77-2和NiAl青铜的电位相对较负；但这几种铜合金在青岛和舟山海水的稳定电位有所差别，原因可能是由于相同的材料的原始表面膜在不同的浸泡环境中，形成不同特征的腐蚀产物膜有关。


　　此外，从几种铜合金在海水中的耐蚀性看，HAl77-2和B10是耐海水腐蚀性能较好的铜合金，HAl77-2的耐蚀性比B10更优，而T2在海水中耐蚀性能较差。而这三种铜合金在海水中的稳定电位大小顺序与其耐蚀性刚好相反，该结果也与1989年获得的铜合金在海水中稳定电位序结果一致。究其原因，虽然铜合金中添加Zn、Ni等能提高铜合金耐海水腐蚀性能，但这两种元素的电极电位较Cu更负，从而使得铜合金的腐蚀电位变负，如B10中添加了Ni,原始表面膜富镍后形成致密的阳极性保护膜，从而使得B10在海水中具有较好的耐蚀性，但阳极性保护膜使得铜合金腐蚀电位变负。HAl77-2在铜合金添加Zn,且Zn的电负性更强，电化学保护作用更好。因此，从本次试验结果看，似乎可以得出铜合金的稳定电位越负，其耐蚀越好的结论，然而，铜合金的耐蚀性除了添加元素的电化学保护作用外，与其形成原始表面膜质量、致密性等有很大关系，且本次试验材料种类较少，还有待于进行大量的试验来验证。
