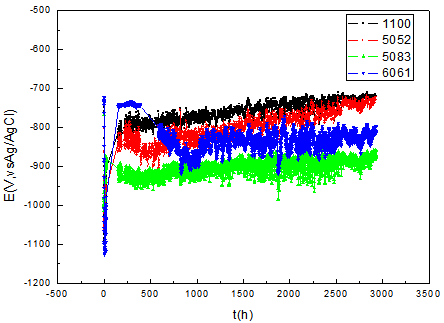

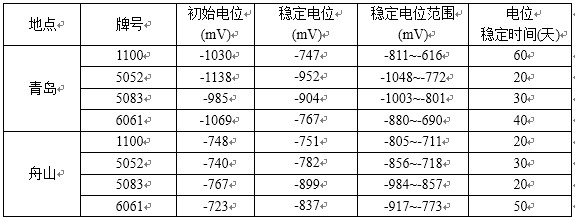

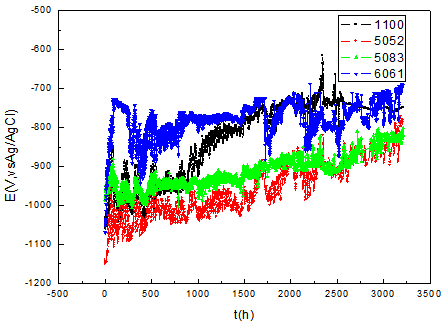

在青岛、舟山海水试验站共进行了4种铝合金的腐蚀电位测试，获得的时间电位曲线见图1和2,获得的腐蚀电位特征参数见表1.



      结果表明，几种铝合金刚浸没海水时电位较正，约为-720~-770mV,随着浸泡时间的延长，腐蚀电位迅速负移，究其原因，铝和铝合金表面在空气中存在一层氧化膜，但膜薄而疏松多孔，为非晶态的、不均匀也不连续的膜层，因此，铝合金在海水浸没初期，氧化膜由于受到氯离子侵蚀，而使电位迅速负移。



      浸没1小时后，几种铝合金的电位负移至-1000mV以下，而后，电位又逐渐正移至稳定电位，铝合金在海水中电位正移的原因可能同不锈钢一样，受到海水中生物膜的影响。与其他金属不同的是，铝合金在海水中的稳定电位一直呈现振动变化，振幅多小于100mV,究其原因，铝合金在海水中的初始腐蚀电位与其点蚀电位相差较小，文献中报道180YS、LF3M和LF6M在盐度为3.88%的海水中的自腐蚀电位比其点蚀电位低30~40mV.当铝合金腐蚀电位正移至其点蚀电位时，铝合金的氧化膜遭到破坏，局部表面被活化，电位负移；由于电位负移，此时铝合金的腐蚀电位低于其点蚀电位，铝合金被活化的表面再次钝化，在生物膜等因素的作用下，电位再次正移，如此往复，铝合金的钝化膜一直处于钝化-活化-再钝化的过程中，其电位因此一直处于振动状态。铝合金之所以不能和不锈钢那样保持较长时间的钝态电位，原因应是铝合金的钝化膜不如不锈钢的钝化膜致密，更易遭到海水的破坏。
