结果表明，不锈钢/镍合金刚浸没入海水中的腐蚀电位较负，为-300~-200mV之间，随着浸泡时间的延长，不锈钢/镍合金在天然海水的电位明显正移。其原因目前尚无定论，主要存在的观点主要两个。一是不锈钢浸没入海水之后，不锈钢表面钝化膜增厚，使其电位向正向移动，然而这一观点存在明显矛盾，不锈钢电位正移是钝化膜增厚导致的，不锈钢钝化膜增厚后不锈钢更加耐蚀，而实际情况是电位正移可能会达到不锈钢的点蚀电位，不锈钢更容易发生点蚀。另外一种普遍认同的观点是海水中微生物膜使不锈钢电位正移[],其机理是当不锈钢浸没于海水后，不锈钢表面会快速生成生物膜，其附着及其代谢产物作用可能使阴极氧还原反应加速，亦或使不锈钢在海水中的阳极反应受到抑制，从而使得不锈钢的自腐蚀电位变正。从不锈钢在海水中容易发生点蚀来看，生物膜的附着使阴极氧还原反应加速更容易被接受，如Mollica等讨论了海水中不锈钢上生物膜生长引起氧还原去极化机理，提出了两个并存的分别为快速的和慢速的氧化还原反应动力学机理。

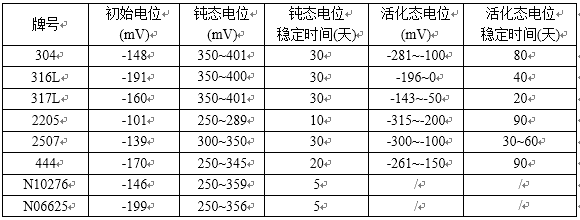

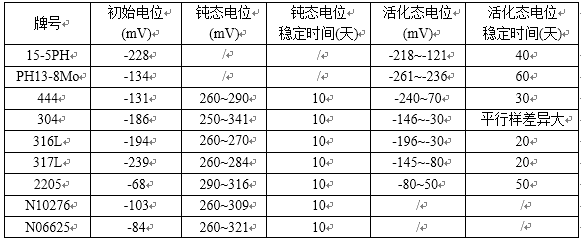

      不锈钢/镍合金在海水中浸没10~30天后，电位正移至最大值，此时，电位相对稳定，不锈钢/镍合金处于钝化态，该电位为钝态稳定电位。不锈钢/镍合金在青岛的钝态稳定电位为+350mV,在舟山的钝态稳定电位约为+300mV,不锈钢在青岛的钝态稳定电位之所以比舟山正，主要原因应与不锈钢在青岛和舟山生成的生物膜不同有关，在青岛海水中生成的生物膜对不锈钢阴极氧还原反应加速作用更强。



      另外，从不锈钢/镍合金腐蚀电位正移的过程中，出现了较多的负向波动电位，但这些负向波动电位很快正移。究其原因，海水中存在着大量的氯离子，氯离子的存在极易使不锈钢表面的钝化膜发生破坏，产生点蚀或缝隙腐蚀。研究表明，点蚀的发生经过形核（形成）与生长（发展）两个阶段。点蚀分为亚稳态点蚀和稳态点蚀。点蚀形核后，初期的亚稳态点蚀可能在发展一段时间之后就停止继续腐蚀，也有可能继续发展成为稳态点蚀，引起严重的点蚀破坏。因此，不锈钢/镍合金腐蚀电位正移的过程中，钝化膜由于受到氯离子的作用而处于亚稳状态，当产生亚稳态点蚀时，电位快速负移，当钝化膜自修复后，电位正移。

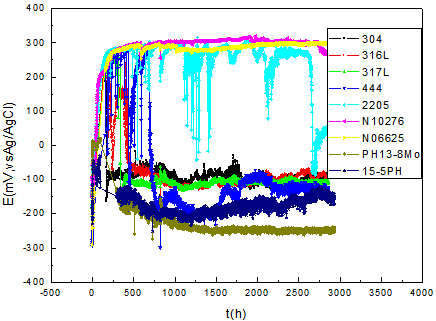

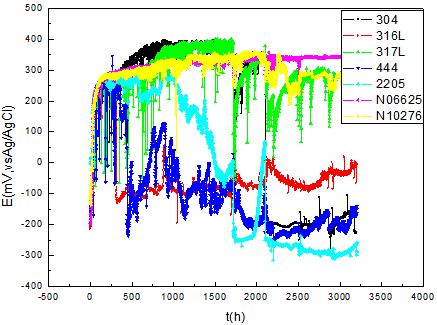

      随着浸泡时间继续延长，由于不锈钢表面形成的宏观海生物以及腐蚀产物、海泥等杂质在表面的附着等原因，很多发生亚稳态点蚀的位置难以再钝化，产生稳态点蚀，此时，不锈钢表面出现多处活化点，活化点处发生铁的活化溶解，不锈钢的阳极反应加强，腐蚀电位负移至较稳定电位值，该电位为活化态稳定电位。结果表明，不同种类的不锈钢达到活化态稳定电位的时间不相同，耐蚀性较差的不锈钢达到活化态稳定电位的时间较短，耐蚀性性较好的不锈钢达到活化态稳定电位的时间较长，而镍基合金在整个试验期间内一直处于钝态，无活化态稳定电位。



     上述结果说明不锈钢在海水中存在两个稳定电位，一个是钝化态稳定电位，一个是活化态稳定电位，该结论与文献[]相同，而与1989年获得的不锈钢在海水中的电位研究的结论并不完全一致。原研究认为，不锈钢在海水中仅存在一个稳定电位，电位波动范围很大，且不锈钢的耐蚀性与其稳定电位有关，电位越正，耐蚀性越好，而从本次研究结果来看，不锈钢在海水中的耐蚀性与其电位大小无直接关系，不锈钢在海水中存在钝态电位和活化态电位，而不锈钢在海水中的钝态电位大小差别并不明显，不锈钢的耐蚀性与其所处于钝态的时间有直接关系。例如，镍基合金在海水中的钝态电位并不比不锈钢更正，但其在整个试验期间内均处与钝化态，其耐蚀性明显优于其他几种不锈钢。



     此外，与1989年获得的不锈钢在海水中的电位研究的结果相同的是：在整个试验期间内，不锈钢的电位波动较大，同种不锈钢不同平行试样之间的电位也存在较大的差别，即不锈钢在海水中腐蚀存在较大的随机性。
