- 专题资料：
- 钢铁研究总院青岛海洋腐蚀研究所
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 金属材料在海水和河水中的腐蚀电位、点偶序专题 > 腐蚀形貌
- 金属材料在武汉长江水中浸泡180天后腐蚀形貌
金属材料在武汉长江水中浸泡180天后的腐蚀形貌结果见下图。结果表明，铸铁、碳钢和低合金钢试样的整个表面覆盖深褐色腐蚀产物，工作面与环氧树脂交界处附着大量黑色贝壳生物，HT200和QT500试样除去外锈层可见灰色的石墨，表明其发生石墨化腐蚀，碳钢和低合金钢试样除去外锈层可见黑色粘泥状锈，酸洗后的表面可见蚀斑和蚀坑，发生全面不均匀腐蚀；不锈钢试样工作面和环氧树脂交界处同样覆盖大量黑色贝壳生物，试样表面有少量薄的黄色至棕色薄锈，酸洗除锈后可见腐蚀痕迹，但测不出腐蚀深度。与海水不同，交界处未发现褐色腐蚀产物包，这也说明不锈钢在武汉长江水中未发生缝隙腐蚀；铝合金、铜合金、纯锌以及镁阳极试样的工作面和环氧树脂的交界处均有黑色贝壳生物附着，铜合金贝壳生物附着较少，而其他几种金属材料贝壳生物附着较多。

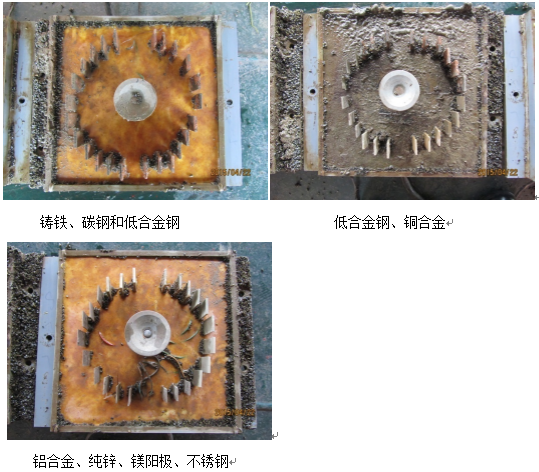

金属材料在武汉长江水中浸泡180天后腐蚀形貌
