- 专题资料：
- 钢铁研究总院青岛海洋腐蚀研究所
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 金属材料在海水和河水中的腐蚀电位、点偶序专题 > 腐蚀形貌
- 金属材料在舟山海水中浸泡180天后腐蚀形貌
金属材料在舟山海水中浸泡180天后的腐蚀形貌结果见下图。结果表明，铸铁、碳钢和低合金钢整个表面被深褐色腐蚀产物覆盖，在腐蚀产物中间有少量海生物附着；不锈钢表面被少量海生物附着，在工作面与环氧树脂交界处覆盖有大小不同的褐色腐蚀产物包，耐蚀性越差的不锈钢腐蚀产物包体积越大，除锈后，可发现较浅的腐蚀沟槽，说明不锈钢工作面与环氧树脂交界处发生了缝隙腐蚀；而镍基合金表面仅有少量海生物附着，未发现腐蚀产物，工作面与环氧树脂交界处未发生缝隙腐蚀；铝合金试样表面有少量白色腐蚀产物和海生物附着；铜合金试样表面仅有少量腐蚀产物附着，未发现海生物；铝合金牺牲阳极表面生成大量白色腐蚀产物，并有少量海生物附着；而镁合金牺牲阳极表面腐蚀破损严重。

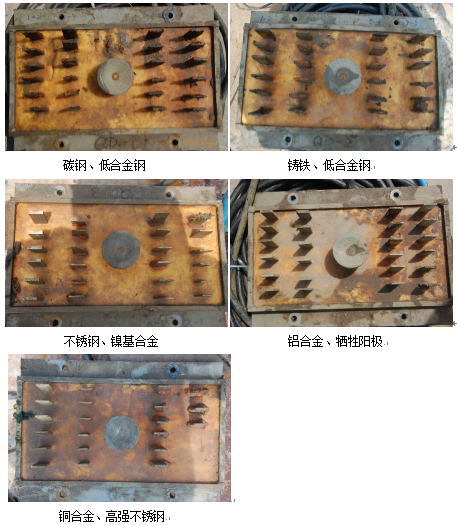

金属材料在舟山海水中浸泡180天后腐蚀形貌
