专题资料：
钢铁研究总院青岛海洋腐蚀研究所
专题制作：
国家材料环境腐蚀平台

联系我们

电话： 010-82387968
邮箱： shujushenqing@126.com
地址： 北京市海淀区学院路30号
邮编： 100083

首页 > 金属材料在海水和河水中的腐蚀电位、点偶序专题 > 腐蚀电偶序图谱

金属材料在武汉长江水中的腐蚀电位序

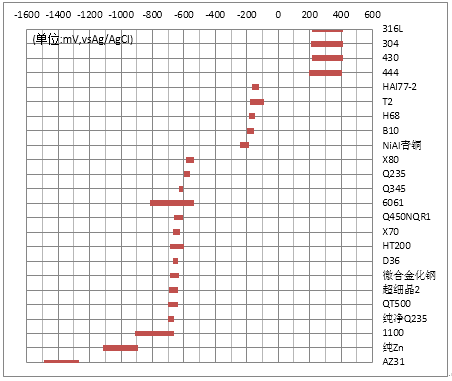

图1 金属材料在武汉长江水中的腐蚀电位序　　

       金属材料在武汉长江水中的腐蚀电位序见图1,结果表明，不同种类金属材料在武汉长江水中的腐蚀电位从低到高大致为：镁合金、纯锌、铝合金、铸铁、碳钢、低合金钢、铜合金和不锈钢。该顺序与在海水中基本相同，但相同种类不同牌号的金属材料在武汉长江水中的电位序与海水有较大差别。

　　从稳定电位范围看，镁阳极、纯锌、铝合金和不锈钢的稳定电位范围较宽，约200mV,而铸铁、钢、铜合金等的稳定电位范围较窄，但比在海水中稳定电位范围宽，通常不超过100mV.不锈钢在武汉长江水中仅存在钝态稳定电位，其电位明显大于其他金属材料，排在电位序列顶端，与其他金属材料电接触时会产生较大的电位差，加速其他金属材料的腐蚀。


　　但需要说明的是，在电偶序中，两种金属的位置相隔越远，电位差越大，但并不表示电偶腐蚀的速度一定也大。例如，铝-不锈钢的电位差大于铝-铜的电位差，但不锈钢对铝的加速腐蚀小于铜对铝的加速腐蚀。这是由于在一定的环境中，电位只能定电偶电流方向，而电偶电流的大小，不仅仅由电位差决定，还取决于电极的极化、电阻和阴阳极面积比等因素。不锈钢具有较大的极化率，阴极反应速度很小；而铜的极化率小，阴极反应速度大。
