- 专题资料：
- 中国科学院金属研究所
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 海洋工程用不锈钢海水点腐蚀专题 > 基本腐蚀数据
- 15Cr超级马氏体不锈钢
图1为3种15Cr超级马氏体不锈钢（相应成分见表1）在FeCl3溶液中的浸泡腐蚀速率,浸泡温度为21 °C,浸泡时间为2小时。我们可以从图中看出，三种超级马氏体不锈钢在FeCl3溶液中的腐蚀都比较严重，腐蚀速率均超过了10 g·m-2·h-1,换算为11mm·a-1（毫米/年），根据表2中不锈钢耐蚀等级的分类，可以确定为第10级，表现为不耐蚀。此外，还可以发现No.4钢种腐蚀速率最高，腐蚀最为严重，No.5钢种腐蚀最轻，No.3不锈钢居中，对比其成分表，可以得出，0.8%的W含量能够有效提高超级马氏体不锈钢的耐蚀性能，而 Cu元素的含量从1.44%提高到2.74%,同样能够提高超级马氏体不锈钢的耐蚀性能，因此含W和Cu较高的No.5钢种腐蚀速率最低。
表 1 15Cr超级马氏体不锈钢成分表

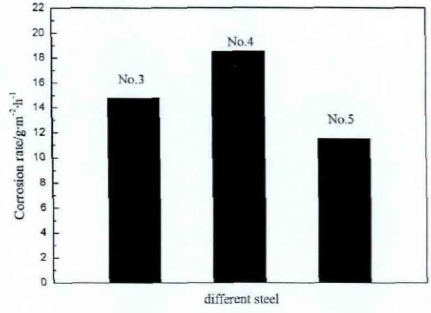

图 1 15Cr超级马氏体不锈钢6%FeCl3浸泡腐蚀速率

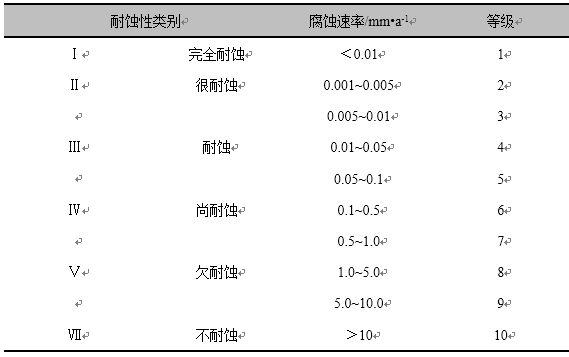

表 2 不锈钢耐蚀性的等级分类
