- 专题资料：
- 中国科学院金属研究所
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 海洋工程用不锈钢海水点腐蚀专题 > 基本腐蚀数据
- 13Cr超级马氏体不锈钢
图1所示为13Cr超级马氏体不锈钢在3.5%NaCl溶液中15 °C测的极化曲线，从图中可以看出，13Cr超级马氏体不锈钢加入Nb含量以及降低N含量可以使得钝化电流降低，并使得点蚀电位提高，表明Nb的添加和N的减少能够使13Cr超级马氏体的耐点蚀性能提高，这是由于Nb的添加和N的减少能够抑制富Cr二次相的析出。

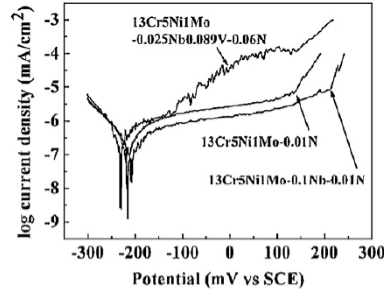

图 1 超级马氏体不锈钢13Cr在15oC 3.5% NaCl溶液中的极化曲线
