44735超级铁素体不锈钢-腐蚀专题

联系我们

电话：	010-82387968

邮箱：	shujushenqing@126.com

地址：	北京市海淀区学院路30号

邮编：

100083

　　表 1 标准成分的S44735在1 mol/L NaCl中所测得的CPT值

　　表1给出了S44735的CPT测试数据，其CPT平均值在61 °C左右高于S44660的CPT值（与表 2-7对比），说明了S44735具有比S44660更加优良的耐点蚀性能，这主要源于相比于S44660,S44735具有较高的Cr和Mo含量。

　　图1所示为S44735在3.55% NaCl溶液中的自腐蚀电位,结果说明S44735在中性3.55% NaCl溶液中的自腐蚀电位在-140mV左右，与S31254奥氏体不锈钢的腐蚀电位比较接近，同样表明其具有优异的耐点蚀和耐缝隙腐蚀性能。

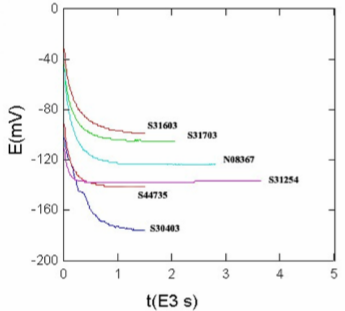

　　图 1 S44735在中性3.55% NaCl溶液中的腐蚀电位
