- 专题资料：
- 中国科学院金属研究所
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 海洋工程用不锈钢海水点腐蚀专题 > 基本腐蚀数据
- 44660超级铁素体不锈钢
表1给出了S44660的CPT测试数据，其CPT平均值在52 °C左右，说明了S44660具有良好的耐点蚀性能。
表1 标准成分的S44660在1 mol /L NaCl溶液中所测得的CPT值
图 1 S44660在100 g L-1 NaCl溶液中的极化曲线

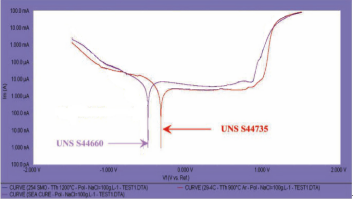

图1所示为S44660在100 g/L NaCl（pH=5.8）溶液中的极化曲线.从图中可以得知，S44660在100 g/L NaCl中的自腐蚀电位为 -510 mV（SCE），临界电流密度为7.1 μA/cm2,钝化电流密度为4 μA/cm2,表明S44660在100 g/L NaCl溶液中具有良好的耐蚀性能。
图 2 S44660在模拟缺氧酸性海水介质中的极化曲线
图2为S44660在模拟缺氧酸性海水介质（向原始海水中添加HCl降低溶液pH至3左右，通过鼓氮气除氧至20 μg/L一下来模拟）中的具体极化曲线[].曲线表明，在模拟缺氧酸性海水介质中，无缝隙电极的点蚀电位约为0.9 V（ SCE），稳定腐蚀阶段，维钝电流密度较小，约为 1~2 μA/cm2 水平，极化后电极表面光亮，未发生腐蚀，表明该材质在海水中的耐点蚀性与自钝化能力均较强。
图 3 S44660在443 K （170 °C）的2.5 M NaOH溶液中的阳极极化曲线

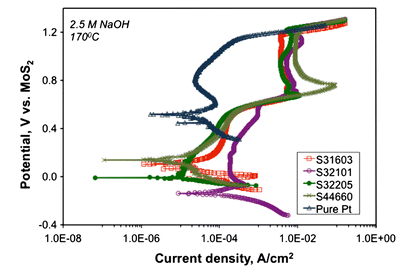

图3是S44660在443K下的2.5M NaOH溶液中的阳极极化曲线与S31603,S32101,S32205以及纯铂片的比较[].S44660在NaOH溶液中阳极电流密度要高于其他奥氏体不锈钢，这与Cr的过钝化溶解有比较大的关系。曲线的Tafel斜率在比开路电位略负的电位上呈线性，说明存在电荷转移过程。
图 4 S44660在170 °C的2.5 M NaOH + 0.70 M Na2S溶液中的阳极极化曲线

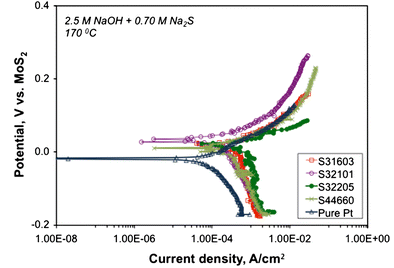

图4是S44660在443K下的2.5 M NaOH + 0.7 M Na2S溶液中的阳极极化曲线与S31603,S32101,S32205以及纯铂片的比较.由于硫化物的存在，曲线之间的区别很难观察出来。硫化物导致了局部酸性和表面钝化膜的加速溶解。
表 2 S44660在3.5%NaCl（通N2,pH=6.5）中的临界点蚀电位

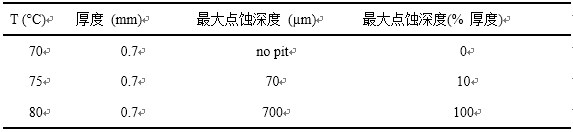

表 3 S44660焊接样在不同温度下所测得的最大点蚀深度
表2给出了S44660的临界缝隙腐蚀电位和临界点蚀电位的测试结果，在3.5% NaCl中其耐点蚀温度可达到60 °C,表现出优异的耐点蚀性能和耐缝隙腐蚀性能。表3为测得的S44660焊接样在不同温度下的最大点蚀深度.在至少25 μm深度的腐蚀坑被观察到时，我们认为有点蚀发生，并将出现这一形貌时的最低温度为材料的CPT温度。因此利用表中数据我们可以得到S44660焊接样的CPT约在75 °C左右。
