44635超级铁素体不锈钢-腐蚀专题

联系我们

电话：	010-82387968

邮箱：	shujushenqing@126.com

地址：	北京市海淀区学院路30号

邮编：

100083

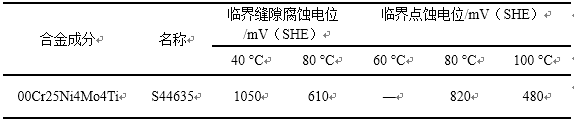

　　表 1 S44635在3.5%NaCl中的临界点蚀电位

　　表 1给出了S44635（Monit）的临界缝隙腐蚀电位和临界点蚀电位的测试结果，其临界缝隙腐蚀电位与254SMO超级奥氏体不锈钢非常相近，临界点蚀电位在溶液温度为80 °C以上才能测得出来，这些结果都表明S44635具有优异的耐点蚀性能和耐缝隙腐蚀性能。

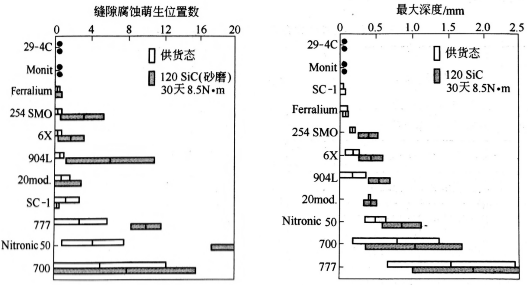

　　图 1 S44635在天然海水中的耐缝隙腐蚀性能（30天实验，8.5 N·m）

　　图 1所示为天然海水中的缝隙腐蚀试验，研究结果指出，S44635（Monit）在30天的试验周期后，耐缝隙腐蚀萌生位置数和最大深度都基本为0,表明S44635不论是耐缝隙腐蚀萌生还是抵抗缝隙扩展均呈现出优良的性能。
