- 专题资料：
- 中国科学院金属研究所
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 海洋工程用不锈钢海水点腐蚀专题 > 基本腐蚀数据
- 2507双相不锈钢
通过失重试验测得2507双相不锈钢在4种Cl-含量冷却水模拟溶液中浸泡60 d后的平均腐蚀速率如图1所示。可以看出随着溶液中Cl-的浓度从50-350 mg/L增加时，2507钢样的平均腐蚀速率变化趋势从显著增加到非常缓慢增加而后又明显减小。冷却水模拟溶液中Cl-的浓度约在237 mg/L时，2507钢平均腐蚀速率最大为0.016588 mm/a,属耐蚀等级，足见2507双相不锈钢在冷却水溶液中耐Cl-腐蚀性能良好。

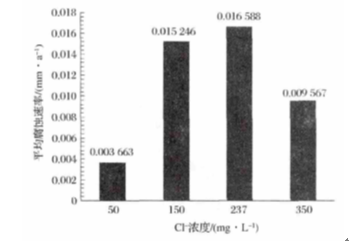

图1 2507双相不锈钢在不同Cl-含量冷却水模拟溶液中的平均腐蚀速率
