- 专题资料：
- 中国科学院金属研究所
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 海洋工程用不锈钢海水点腐蚀专题 > 基本腐蚀数据
- 2205双相不锈钢

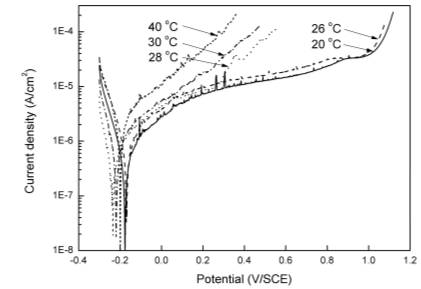

图1为DSS 2205样品在不同温度的4% NaCl水溶液中得到的极化曲线。从图中可知，随着溶液温度的提高，钝化电流密度不断上升，破裂电位Eb不断降低。溶液温度为20 °C时，钝化区最宽且钝化电流密度较小，大约为10 μA/cm2;从该曲线可以看出，在过钝化电位（约1 V vs. SCE）前没有出现由于局部腐蚀而形成的电流突升。当溶液温度上升至28 °C时，钝化区较短，测试曲线在300 mV vs. SCE附近开始上升，并在534 mV vs. SCE处电流密度达到100 ?A/cm2.随着溶液温度继续提高至40 °C,Eb下降至301 mV vs. SCE,没有明显的钝化区。以上结果说明温度升高能够显著影响双相不锈钢耐缝隙腐蚀性能，反映在极化行为上会使得钝化区的长度变短，Eb下降。
图 1 2205不锈钢在不同温度4% NaCl溶液中的极化曲线
图 2是DSS 2205在不同氯离子浓度下所得到的阳极极化曲线，实验分别在30 °C和50 °C溶液温度下进行。在任一温度下，Eb均随着氯离子浓度的提高而降低。30 °C下0.01 mol/L NaCl溶液中所测量得到的Eb值最大，可以看出在此条件下电流在过钝化电位前始终保持钝化，说明样品表面没有发生缝隙腐蚀；在50 °C下1 mol/L NaCl溶液中的Eb最小，此时的阳极极化曲线钝化区最短且电流上升速度最快，其亚稳态点蚀活动也最为频繁。
图 2 2205不锈钢在不同浓度NaCl溶液中的极化曲线
2205双相不锈钢的点蚀试验结果如表 2-4所示[].按照腐蚀速率大于等于0.12 mm/a出现明显的点腐蚀为判据，轧制态和经950 °C、1050 °C、1150 °C固溶处理后的2205双相不锈钢在6% FeCl3溶液中临界点蚀温度CPT分别为： 40°C、30 °C、45 °C、40 °C.由此确定四种不同组织的2205双相不锈钢抗点蚀能力递减顺序为：1050 °C固溶处理，板材，1150 °C固溶处理，950 °C固溶处理。

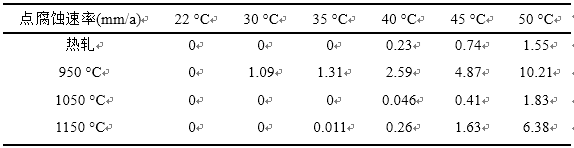

表 1 2205双相不锈钢在6% FeCl3 +0.05 mol/L HCl 溶液，在不同实验温度下浸泡48h的点腐蚀速率（mm/a）
通过对轧制态和经固溶处理后2205双相不锈钢在3.5%的NaCl溶液中测试循环极化曲线，得到轧制态和经950 °C、1050 °C、1150 °C固溶处理后的2205双相不锈钢的点蚀Eb电位和保护电位Ep结果如表 2-5所示，Eb值越低，点蚀环面积越大，材料耐点蚀性能越低，由此可确定四种不同组织的2205双相不锈钢抗点蚀能力递减序为：1050 °C固溶处理，板材，1150 °C固溶处理，950 °C固溶处理。这与采用FeCl3溶液侵泡法得出结果相一致。
表 2 2205双相不锈钢在3.5%NaCl溶液中的点蚀电位Eb和钝化电位Ep
