- 专题资料：
- 中国科学院金属研究所
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 海洋工程用不锈钢海水点腐蚀专题 > 基本腐蚀数据
- 2101双相不锈钢

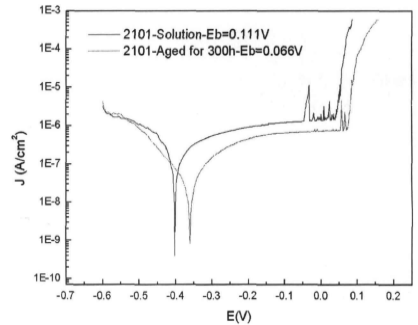

图 1 固溶和敏化态的LDX2101在室温1 mol/L NaCl溶液中所测的极化曲线
表1 2101双相不锈钢在1 mol/L NaCl中的点蚀电位
图 1所示为固溶和敏化处理的LDX 2101在1 mol/L NaCl溶液中室温条件下所测的极化曲线，表1所示为相关参数，结合图表可知两条表观极化曲线在阳极区均存在钝化区间，而1100 °C固溶处理2 h的LDX 2101在1 mol/L NaCl溶液中的点蚀电位为0.111 V,700 °C敏化处理300 h的LDX 2101在1 mol/L NaCl溶液中的点蚀电位为0.066 V,结果表明，敏化处理后的LDX 2101的耐点蚀性能比固溶态的LDX 2101差，这是由于LDX 2101在700 °C敏化处理300 h时，会有富Cr二次相析出，造成周围贫Cr从而导致耐蚀性能下降。
