- 专题资料：
- 中国科学院金属研究所
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 海洋工程用不锈钢海水点腐蚀专题 > 基本腐蚀数据
- 254超级奥氏体不锈钢
S31254分别于32 °C和90 °C在4%NaCl溶液中所测的极化曲线如图1所示，可以从图中看出，S31254在32 °C所测的点蚀电位和保护电位均比90 °C高。S31254的点蚀电位与保护电位随所测温度的变化如图2所示，结果表明，点蚀电位和保护电位均随着测试温度的升高在低温区会先保持一个平台期，而后急剧下降，说明S31254的耐点蚀性能在低于80 °C时几乎不受温度变化的影响，而在高于80 °C时，S31254的耐点蚀性能随着温度的升高显著下降。

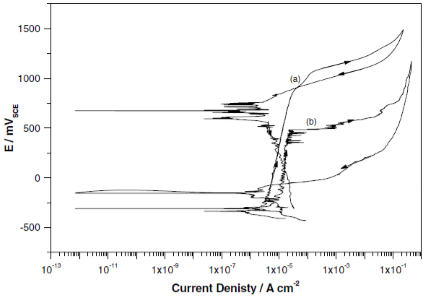

图 1 S31254在4%NaCl溶液中的极化曲线（a） 32 °C; （b） 90 °C

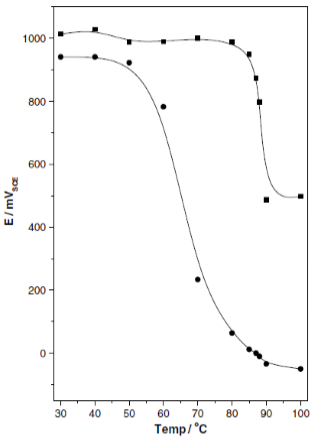

图 2 S31254点蚀电位（■）和保护电位（●）
