专题资料：
中国科学院金属研究所
专题制作：
国家材料环境腐蚀平台

联系我们

电话： 010-82387968
邮箱： shujushenqing@126.com
地址： 北京市海淀区学院路30号
邮编： 100083

首页 > 海洋工程用不锈钢海水点腐蚀专题 > 基本腐蚀数据

316L奥氏体不锈钢
　　图1所示为316L不锈钢的临界点蚀温度随着不同浓度NaCl溶液的变化趋势，结果表明，316L的耐点蚀温度随着氯离子浓度的增加而降低。图 2所示为316L不锈钢在不同浓度的NaCl溶液中的极化曲线，相应的点蚀电位值在表 2-2中给出，可以得到，印度清奈港湾海水中的点蚀电位为0.31 V,而0.6 mol/L NaCl中的点蚀电位为0.3540.055 V.


　　图 1 316L在不同浓度NaCl溶液中的临界点蚀温度

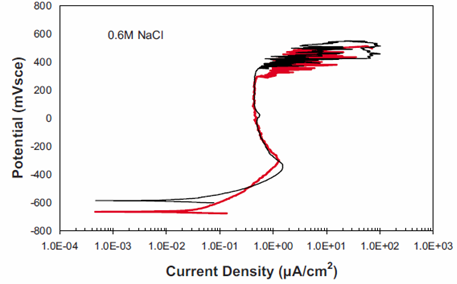

　　图 2 316L在不同浓度的NaCl溶液中的极化曲线

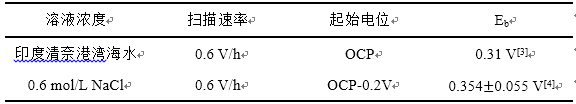

　　表 1 316L在不同浓度的NaCl溶液中的点蚀电位

　　不同碳含量（C1:0.0018  C2: 0.032）的316L先经冷变形后再经770 °C敏化处理，其在3%的FeCl3溶液中以35 °C浸泡24小时后的腐蚀失重率如图3所示。除了少数数据存在波动外，可以从图中看出，在同一变形条件下，两种材料的点腐蚀率均随着敏化时间的延长而不断增大，此外，在同一敏化时间下，两种合金的点腐蚀率均随着冷变形的增大而增大。另外，对比两种不同碳含量的316L的点腐蚀率，可以看到碳含量对耐点蚀性能的影响较小而且规律不明显。

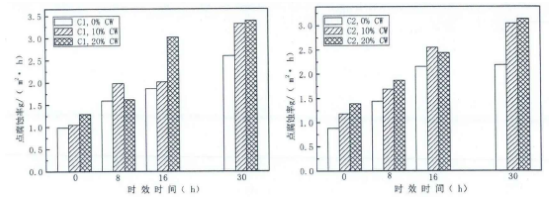

　　图 3 浸泡法测试点蚀失重率的结果
