专题资料：
中国科学院金属研究所
专题制作：
国家材料环境腐蚀平台

联系我们

电话： 010-82387968
邮箱： shujushenqing@126.com
地址： 北京市海淀区学院路30号
邮编： 100083

首页 > 海洋工程用不锈钢海水点腐蚀专题 > 基本腐蚀数据

316奥氏体不锈钢
　　图 1所示为316不锈钢在不同浓度NaCl溶液中的极化曲线，表1所示为316不锈钢在不同浓度NaCl溶液中的电化学测试相关参数。从图中可以看出，样品在各介质中自腐蚀条件下均处于钝化状态，且点蚀破裂电位（电流急剧上升处对应电位，用Eb表示）随着氯离子浓度升高而下降，说明氯离子使材料钝性明显降低，再钝化能力下降，进一步表明316奥氏体不锈钢的耐点蚀性能随着氯离子浓度的升高而下降。

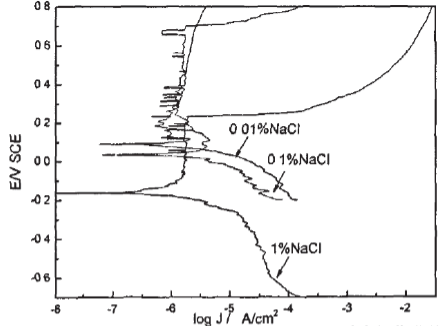

　　图 1 316不锈钢在不同浓度NaCl溶液中的极化曲线


　　表 2 316不锈钢在不同浓度的NaCl中的点蚀电位
