我国建筑与基础设施面临着三个方面的腐蚀危害：来自大环境（自然环境--大气、土壤、水、温度、湿度等），来自小环境（如工业环境中的酸、碱、盐，气、液、固、粉尘等腐蚀介质）以及来自人为制造的腐蚀环境（污染、酸雨、撒盐、滥用海砂等）。与国外比较，我们的腐蚀环境更为严酷，我们的认识、技术与管理水平还不够高，我国建筑与基础设施的耐久性与使用安全，将面临更为严峻的考验。我国在五六十年代，由于要求早强或防冻而掺用过量氯盐的钢筋混凝土结构，因钢筋锈蚀引起混凝土顺筋开裂、剥落、构件破坏的事例屡有发生。八十年代，由于混凝土外加剂的应用不当或施工和原材料质量等原因，钢筋混凝土的腐蚀也不断出现。1981年调查的华南地区18座海港钢筋混凝土码头中，钢筋锈蚀破坏或不耐久的就是十占八九，基本完好的只有2座。短的只使用七年，如珠江5万吨级油码头建于1974年，到1981年已普遍出现顺筋裂缝，如珠江港一区码头建于1956年，到1981年己产生大面积的混凝土剥落。表1列举了国内混凝土钢筋腐蚀实例及原因分析。

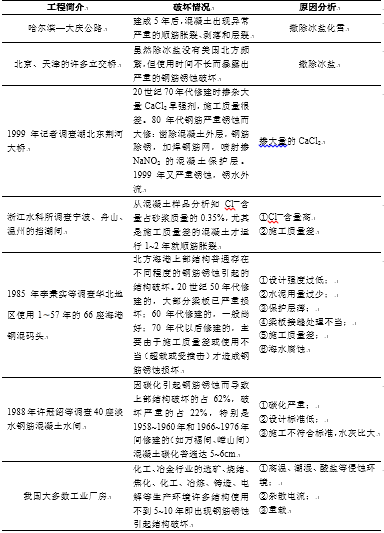

表1 国内混凝土中钢筋锈蚀实例及其分析
