- 耐久性评价方法与各项指标
耐久性的评价方法(与安全性评价方法进行对比)
耐久性分析 |
安全性分析 |
环境指数的计算 |
内力的计算 |
耐久指数的计算 |
抗力的计算 |
耐久性评价 |
安全性评价 |
环境指数增量ΔSp
环境条件 |
ΔSp |
盐分的影响显著 |
10~70 |
严寒冻融的影响显著 |
10~50 |
耐久指数特征值Tp(I,J)
耐久指数特征值Tp(I,J)的范围
设计 |
131 ~ -147 |
材料 |
116 ~ -140 |
施工 |
88 ~ -145 |
预应力混凝土施工 |
9 ~ -15 |
合计 |
344 ~ -447 |

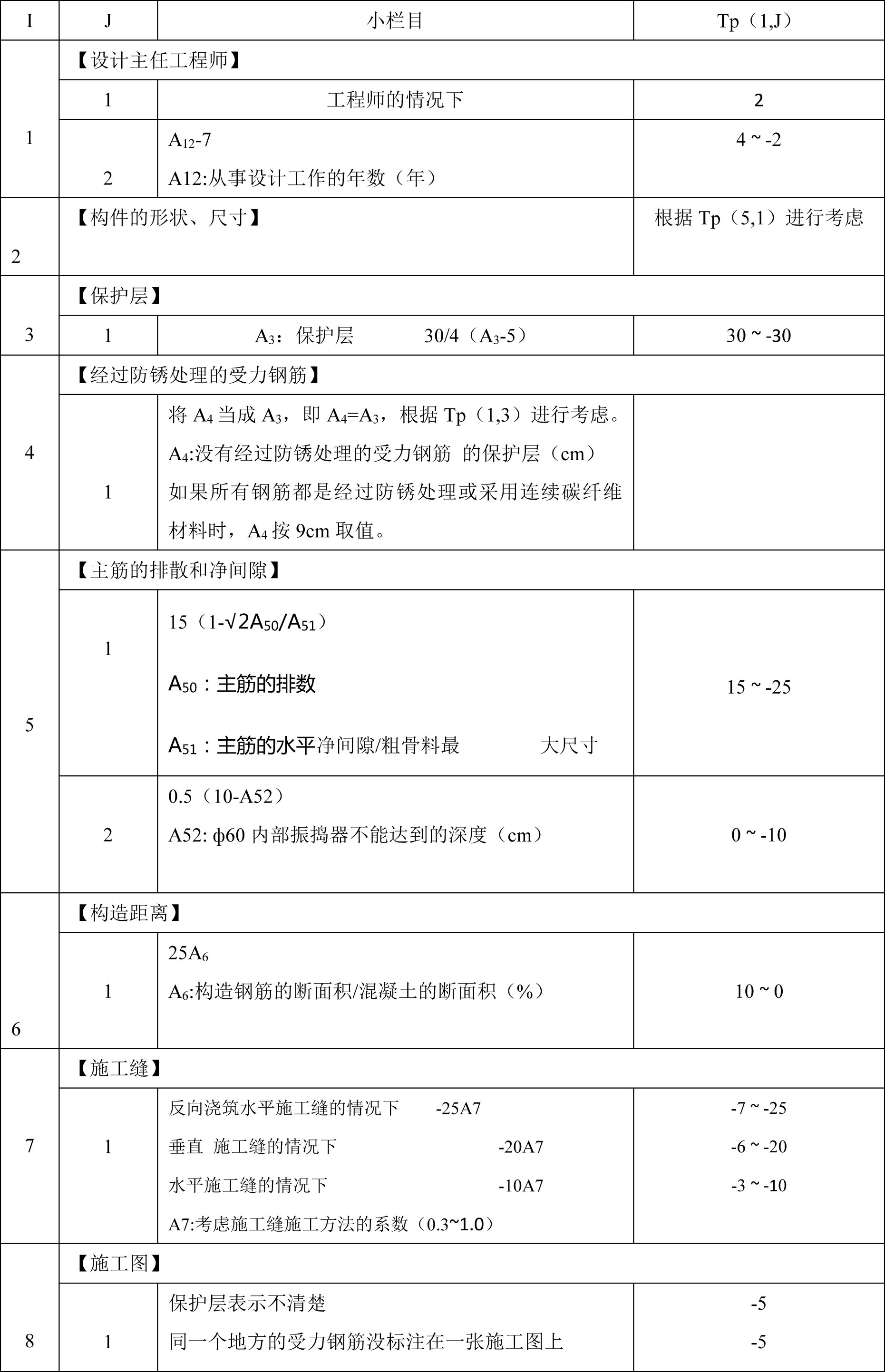

与设计工作、构件的形状、受力钢筋的种类、钢筋的详细设计、施工图有关的耐久指数特征值Tp(1,J)
与设计裂缝有关的耐久指数特征值Tp(2,J)
J |
K |
小栏目 |
Tp(2,J) |
1 |
【温度裂缝】 |
||
1 |
20(1-1/B1) B1:温度裂缝指数 |
10~-20 |
|
2 |
【弯曲裂缝】 |
||
1 |
5(B22-7B2+6) B2:恒载引起的玩去裂缝宽度/允许值 |
30~0 |
与设计裂缝有关的耐久指数特征值Tp(3,J)
J |
K |
小栏目 |
Tp(3,J) |
1 |
【特殊模板】 |
||
1 |
使用透水型模板的情况下 使用永久型模板的情况下 配合构件的形状特别制作的模板的情况下 |
5或10 5 5 |
|
2 |
【构件表面的防护】 |
||
1 |
表面铺设石材或瓷砖的情况下 表面涂抹具有抗气候变化的树脂的情况下 表面铺设塑料的情况下 表面铺设聚合物水泥或表面铺设树脂混凝土 |
20 15 10 5 |
|
注:以上耐久指数特征值与Tp(1,3)的和不超过40. |
注:Tp(3,1)与Tp(3,2)不能相加。
与混凝土材料有关的耐久指数特征值Tp(4,J)
J |
K |
小栏目 |
Tp(4,J) |
1 |
【水泥】 |
||
1 |
使用干燥收缩或自收缩小的水泥的情况下 使用普通水泥的情况下 |
10 0 |
|
2 |
【骨料的吸水率】 |
||
1 |
2(2-D21)+4(1-D22)≥-10 D21:细骨料的吸水率(%) D22:粗骨料的吸水率(%) |
8 ~ -10 |
|
3 |
【骨料的粒径比】 |
||
1 |
粒径比超出了标准粒径比范围的情况下 一般情况下 |
-5 0 |
|
4 |
【掺和料与外加料】 |
||
1 |
合理使用膨胀剂的情况下 合理使用硅灰的情况下 合理使用干燥收缩减缓剂的情况下 注:以上耐久指数特征值不能相加 |
10 10 10 |
|
2 |
对于冻融作用显著的情况下 没有合理使用引气剂、引气减水剂或高性能引气减水剂时 合理使用引气剂、引气减水剂或高性能引气减水剂时 |
-15 0 |
与混凝土有关的耐久指数特征值Tp(5,J)
J |
K |
小栏目 |
Tp(5,J) |
1 |
【自填充性】 |
35 ~ -30 |
|
1 |
流动性:2(Em-10)+E11(1-Em/30) Em :坍落度(cm) E11:对混凝土的自填充性有影响的构件形状和尺寸的影响系数(15 ~-15) |
30 ~ -30 |
|
2 |
材料分离抵抗性:5-E12(Em)2 E12:考虑了材料分离抵抗性的系数(0.06 ~0) 一般来讲E12=0.06 |
5 ~ -25 |
|
2 |
【密实性】 |
||
1 |
55-E2 E2:水灰比(%) |
20 ~ -15 |
|
3 |
【单位体积混凝土的用水量】 |
||
1 |
0.5(160-E3):E3≤160 1.0(160-E3):E3>160 E3:单位体积混凝土的用水量(kg/m3) |
10 ~ -25
|
|
4 |
【氯盐含量】 |
||
1 |
5-0.5(10E4)2 E4:所有氯盐的量(kg/m3) |
5 ~ -30
|
|
4 |
【混凝土制造工厂的管理状况】 |
||
1 |
制造工厂没有被日本工业标准认定的情况下 一般情况下 |
-10 0 |
|
2 |
设置了自动计量记录装置的情况下 使用搅拌性能特别好的搅拌机的情况下 在骨料储藏设备上方设置了顶棚的情况下 对细骨料的表面水量进行了良好管理的情况下 细骨料表面水率的管理 ±0.5% ±1.0% 根据液体旋转的扭矩原理对稠度进行管理
|
4 2 2 4 2 4
|
与混凝土施工有关的耐久指数特征值Tp(6,J)
J |
K |
小栏目 |
Tp(6,J) |
1 |
【施工主任工程师】 |
35 ~ -30 |
|
1 |
特A A B C |
25 15 5 -10 |
|
2 |
【接收】 |
||
1 |
接收现场没有总包工单位工程师常驻的情况下 |
-5 |
|
2 |
在制造工厂现场,当每一批料到达时,就立刻对材料的计量记录进行配合比确认的情况下 |
5 |
|
3 |
【运输、浇筑、振捣密实】 |
||
1 |
工程指挥人员没有常驻浇筑现场的情况下 |
10 ~ -25
|
|
2 |
浇筑混凝土的一步高度 |
根据Tp(5,1)进行考虑 |
|
3 |
2(1.5-F13) F13:混凝土的自由落下高度(m) |
0 ~ -5 |
|
4 |
20-F14 F14:从一个浇筑点开始的最大浇筑速度(m3/h) |
10 ~ -10 |
|
5 |
在工厂用附着式振捣器振捣密实混凝土的情况下 在现场同时使用附着式振捣器和内部振捣器密实混凝土的情况下 按通常的做法用内部振捣器密实混凝土的情况下 不用内部振捣器密实混凝土的情况下 |
10 5 0 -25 |
|
4 |
【表面处理、养护】 |
||
1 |
使用保湿膜的情况下 按普通表面进行处理的情况下 没有消除梁与柱接合处的混凝土开裂的情况下 表面积很大的板材没有进行表面增压的情况下 |
10 5 0 -25 |
|
2 |
普通水泥的情况下:2(F42-5):F42 ≤ 5 (F42-5):F42 > 5 早强水泥的情况下:2(F42-3):F42 ≤ 3 (F42-3):F42 > 3 高炉矿渣水泥或粉煤灰水泥的情况下: 2(F42-7):F42 ≤ 7 (F42-7):F42 > 7 F42:养护时间(日) |
3 ~ -8
3 ~ -6
3 ~ -10 |
|
3 |
对处于严寒中的混凝土没有进行防严寒养护的情况下 对酷热严寒中的混凝土没有进行防酷热养护的情况下 |
-20 -15 |
|
5 |
【施工缝的施工】 |
根据Tp(5,1)进行考虑 |
技术水平的计算方法
|
技术要点 |
工程师(混凝土专业)的情况下 |
4 |
混凝土主任技师的情况下 |
4 |
混凝土技师的情况下 |
2 |
一级土木施工管理技师的情况下 |
2 |
F12-7(F12:施工经验年数) |
8~ -5 |
与钢筋施工、模板施工、支撑系统施工有关的耐久指数特征值Tp(7,J)
J |
K |
小栏目 |
TP(7J) |
1 |
【钢筋加工】 |
||
1 |
确认钢筋加工形状是按照原定尺寸进行的 |
5 |
|
2 |
【钢筋架立】 |
||
1 |
定位件的种类 水泥砂浆定位件,陶瓷定位件 塑料定位件 钢制定位件 |
0 —5 —10 |
|
2 |
定位件的数量 对于水平钢筋使用未达到4个/m2以上的情况下 对于竖直钢筋使用未达到2个m2以上的情况下 |
—10 —10 |
|
3 |
绑扎钢筋的铁丝: 经过除锈处理的铁丝的情况下 所有钢丝都向内侧弯曲 |
5 5 |
|
3 |
【模板施工】 |
||
1 |
连接模板材料的金属部分残留在混凝土保护层内的情况下 |
—10 |
|
2 |
锥形孔穴填充材料的种类: 塑料 水泥砂浆 无收缩水凝砂浆,水泥砂浆制作的锥形预制块 |
—5 0 5 |
|
3 |
经过除锈处理的嵌块的情况下 |
5 |
|
4 |
【支撑系统施工】 |
||
1 |
在工厂或者制作场地反复使用的支撑系统 上述以外的钢制支撑系统 木质支撑系统 |
5 0 —5 |
与预应力混凝土施工补充事项有关的耐久指数特征值Tp(8,J)
J |
K |
小栏目 |
Tp(8,J) |
1 |
【技术人员的经验、资质】 |
||
1 |
没有拥有预应力混凝土施工工程经验、资质的技术人员的情况下 有预应力混凝土技师的情况下 |
-5 4 |
|
2 |
【灰浆的质量】 |
||
1 |
使用“不离析型”灰浆的情况下 |
5 |
|
3 |
【灌浆的施工方法】 |
||
1 |
使用普通混凝土的情况下 使用膨胀混凝土的情况下 |
-5 0 |
|
4 |
【灌浆的施工方法】 |
||
1 |
没有灌浆作业的检查明细表的情况下 |
-5 |
