用于裂纹检测的涡流系统

 US 8164328 B2

本专利是一种检测在圆筒状物体中的次表面损伤涡流检测系统。在步进电机控制扫描系统中安装了一个双频、正交缠绕涡流探头。

该系统的目的是检查圆状形物体内侧外表面损伤。图1是本发明用于探测次表面损伤时的流程框图。

图1

该系统主要包括涡流探头、扫描机构和双频率涡流检测仪三部分。涡流探头由一组一级+二级涡流线圈组成，两者相互正交并连接到扫描机构上。扫描机构，通过步进电机将涡流探头移到被扫描的表面上。双频率涡流仪器则用于向涡流探头施加电流，并在涡流探头相对于表面移动时测量产生的阻抗。两级线圈各自施加不同频率的电流，一级电流频率选择时必须使其透过深度大于或等于缺陷测定需求的深度，二级电流的频率的选取主要为了屏蔽探头的摆动和表面效应。二级频率至少是一级频率的两倍。

图2是根据本发明具体化的，一个如图1中所示系统的俯视角度概

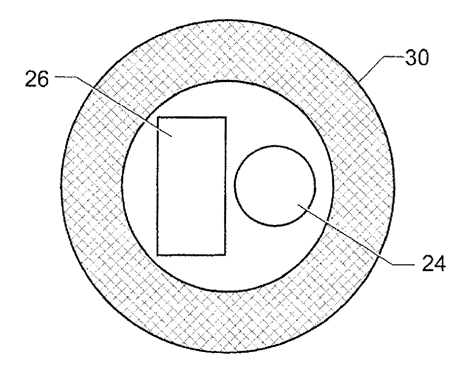

图3是根据图2中实施例的顶视图与侧视图；



图4是根据本发明另一种具体化方式呈现的如图1中所示系统的俯视角度概念图；

后续测试结果表明，从内表面延伸距离等于或小于的圆筒的内径三分之一（ID/ 3）的缺陷都可以被检测到。

优点：

1. 无损检测，具备拟合程序，实用化程度高。

2. 使用两级线圈，去除了探头摆动和边缘效应对常规涡流检测方法的影响。

3. 探测深度较大。

缺点：

1. 预设线圈频率设定时，须事先估计缺陷深度。

2. 预设频率对测量结果有比较大的影响。
