声发射技术检测保温层下的腐蚀



 US 5526689 A



本专利提供一种用于保温层下检测管道结构的表面腐蚀存在的方法和装置，该方法使用了人工生成的宽带声波来检测管道结构，步骤如下：

1） 人工生成耦合的宽带声波；

2） 声波通过管道结构不同部分传播，发生相互作用，

3） 检测探测声波产生的RMS电压信号特征

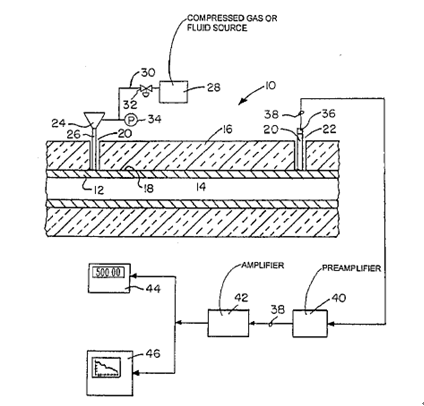

4） 获取未受腐蚀的管道的标准RMS信号，与测得数据对比以确定表面是否有腐蚀存在。装置如下图所示。

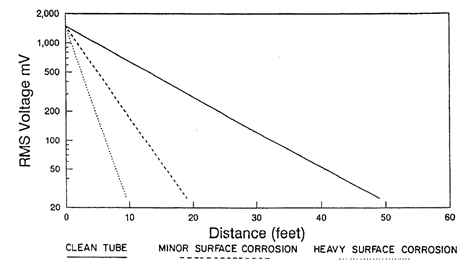

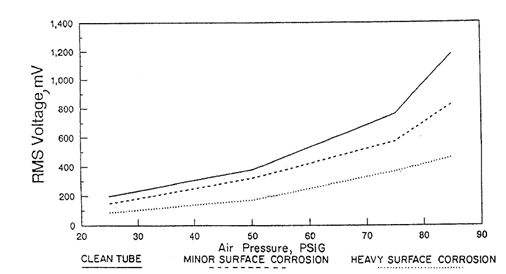

高度腐蚀的管道已被证明产生相对较低的RMS电压信号，而低腐蚀情况产生相对高的RMS电压信号。如下二图所示：





优点：

1.本发明涉及的检测方式可面向高节奏、初级、全局性、低劳动需求型企业。

2.本发明使用的声波相较于类似专利中，频率较低，约在1MHz以下。

缺点：

需要对比未受腐蚀的标准样品的数据才能获得分析结果。
