多层筒体腐蚀孔洞类缺陷的RT定量检测方法

 CN 103149223 A



本发明是一种多层筒体腐蚀孔洞类缺陷的定量检测方法，基于射线照片，通过对比底片色度差异定量测定缺陷程度。它包括下列步骤:

1）参照实物的材质和厚度制作试块，内部制造不同直径和深度的蝶形凹坑和贯穿孔缺陷；

2）分别用Ir192γ射线和X射线对步骤一制作得试块进行透照，执行标准JB/T4730《承压设备无损检测》,底片质量A级以上，根据试验结果确认所采用的射线的透照工艺数；

3）确定缺陷定量评判标准，先用Ir192γ射线，采用确定的透照工艺参数对待测物进行检测，初步确定待测物缺陷位置；

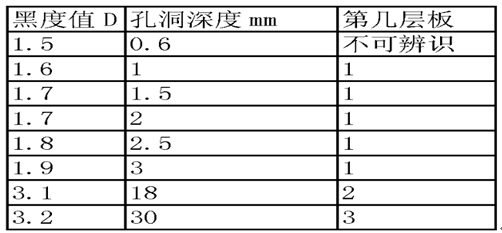

4）再用χ射线，采用确定的透照工艺参数对待测物进行检测，并利用缺陷定量评判标准定量判定缺陷达到层板的层数。（检测标准如下表所示）

优点：

本发明能查因截止强腐蚀性带来的多层层板的腐蚀孔洞类缺陷，能确定缺陷在板厚度方向的位置及缺陷自身高度，从而定量准确判断腐蚀孔洞发展到第几层层板，为计算评定提供可靠数据。

缺点：

需要预先制备人工缺陷试样，选取的试样状况与评估标准的变化可能会使检测存在一定量的误差。
