线性腐蚀装置



 US8261601 线性腐蚀装置



所描述的发明是一种监测天然气输气管道中腐蚀的方法。

方法：

a）收集一部分天然气管道中的液相

b）把前一部分气体放在高温高压锅中，制备渗透气相。

C）传输渗透气相进入腐蚀探测实验装置，实验装置有试样夹持部分，外部温度可控，试样被夹持在一个或多个部位。

d）冷却试样夹持部分使腐蚀测试试样产生冷凝。

e）选取评估腐蚀速率、样品点蚀或试样失重，或任意组合

此发明过程可以用独立的实验装置实践，或者使用在类似联机仪器中，在半间歇模式或连续模式下。在模型管道中特殊部位冷凝速率可以被测算出，通过管壁的温差、管道热转化的特征、气体组成及流速。

设备介绍：

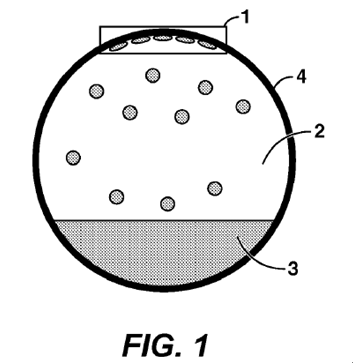

如图一所示，是典型的天然气管道冷凝区域、液相及气相横向剖面图，天然气管道4，包括从气相2冷凝所得的一个区域TOL腐蚀1和底部的液相3及气相2。

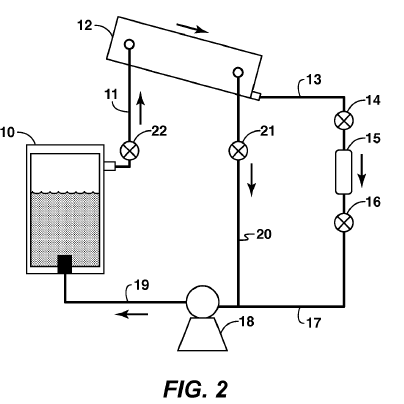

一个较好的实验室装置如图2所示，流动方向如图中箭头所示。去氧液体和酸性气体被引入到高温高压炉10中，气相通过11传输到TOLC探测部分12，在探测部分冷凝一部分，并通过20传输至变速泵18中。21可以用来选择断开通往变速泵的传输，在12部分冷凝的液体可以返回炉10中，也可以进入变速泵18，或者进入体积探测器15探测体积变化。
