腐蚀检查及监测系统

 专利号为US8285495 腐蚀检查及监测系统

这是一种对结构中的腐蚀现场、近实时探测监控发明，可以通过分析高频波传播动力学获得结构体中材料的损失，进而在结构体中直接跟踪腐蚀的产生及生长。此腐蚀检查及监控(CIM)系统使用轻质原位传感器和独特的数据简化软，对结构体系腐蚀进行近实时腐蚀损失探测及监控。这种CIM系统提供了腐蚀监测及追踪工具，可应用在结构系统区域里，并且不需要维护人员进行分析。

特点：这种CIM系统提供了在一个结构体或者组合结构体中的腐蚀监测、局部探测、评估腐蚀的严重程度，通过测量高频导波的激励获得材料腐蚀的损失。提供了灵敏的腐蚀监测及生长追踪方法，并是非破坏性的，可应用于薄墙结构体中，可根据传感信号，对生长追踪进行分析，可进行大规模的检测及断面腐蚀监测。

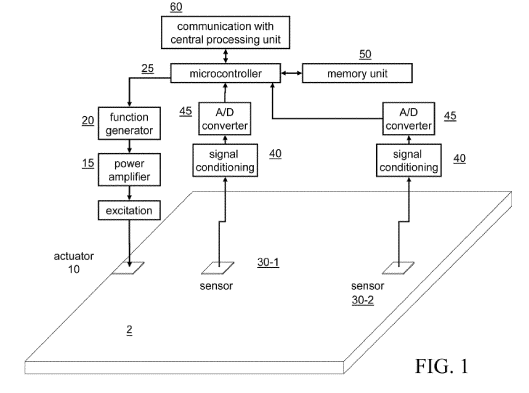

原理图介绍：图一是对普通平面结构腐蚀检查及监控(CIM)系统具体化的系统方框图。2是安装平面板架结构。CIM系统包括了一个促动器10使用高频促发音激励板架结构2，促动器10和功率放大器15连接在一起，信号发生器20提供激励信号连接功率放大器，信号发生器20通过单片机25编程控制，传感元件30-1, 30-2 . . .n，安装在平板2不同的位置，通过电子信号调节器40，转换波传播导致的机械变形成电压信号，模数转换器45数字化信号并在单片机25中读出，单片机也连接了一个储存器50，用来储存信息，单片机也可通过通信单元进行远程控制。
