电化学腐蚀监测方法及装置

    专利US7719292，电化学腐蚀监测方法及装置

一种监视工作电极的腐蚀的方法，该方法包括：将低频率，低振幅，正弦电压扰动信号应用到所述工作电极;监测所述工作电极的电流响应;分析所述施加正弦电压扰动信号的电流响应相位变化，并根据信号自身确定腐蚀程度。

还提供了用于监测工作电极的腐蚀的装置，该装置包括：一个信号发生器，用于提供低频率，低振幅，正弦电压扰动信号到所述工作电极;一个监视器，用于监测电极的电流响应;一个电流分析器，用于判断随着所述施加正弦电压扰动信号，电流响应的周期相位变化，并根据信号自身确定腐蚀程度。

此发明是一种连续、同步的检测工作中金属电极全面腐蚀与局部腐蚀的装置，其中使用在腐蚀电位周围的低频、低振幅周期潜在的激励来扰乱电极。电势可控，与通过稳压器控制的参考电极相关。一个辅助电极被用来激励电流量。工作电极的电流响应可检测，并可用于全面腐蚀和局部腐蚀连续反应过程的分析。是用来确认所加电势激励的电流响应的完整性的方法。并可以提供全面腐蚀反应和局部腐蚀反应同时的、连续的输出。

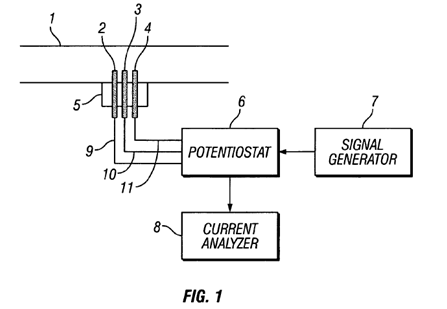

如图所示：一个管道上安装了三个电极，分别为工作电极2、参考电极3、辅助电极4，折三个电极彼此孤立的，被安装在管道1上，并被绝缘的密封在5中。三个电极分别通过9、10、11与稳压器相连，信号发生器7通过稳压器6为工作电极提供一个低频正弦电压，通过工作电极的电压可通过电流分析器8进行分析。
