通过评估噪声数据信号监测管线的腐蚀

    原理：管道被用做数据传输的媒介，使用VLP或者ELF电磁信号标志管道腐蚀的产生，腐蚀作用导致噪声信号出现在接收的信号中。本发明是一种从参考信号中分离出噪声信号并且分析相对管道腐蚀状态的方法。参考信号可能是直流信号或者低频交流信号，这种方法可以分析典型腐蚀和局部腐蚀。

特点：可从参考信号中分离出腐蚀噪声信号，并可以根据噪声信号，进行全面腐蚀及局部腐蚀的分析，可通过直接或间接方法判断管道腐蚀的位置。

结构图： 1和2是一个数据传输系统。数据在1处产生，2为数据发送器，3为数据接收器。4处为一系列的腐蚀电池。腐蚀电池有效电路图在图二中展示出来，7管道、8底面、电容6及电阻5的综合。

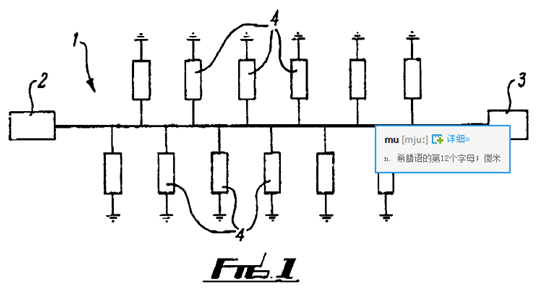

示意图1，解释腐蚀电池在管道上有效的创造电信号的输入，及在管道上的传输。



示意图2管道和海水及管道和底面腐蚀电池电路图解

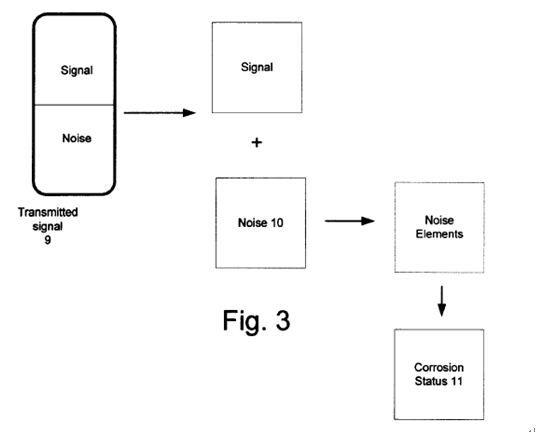

图3信号分离及分析图解，从传输的参考信号中分离出噪声信号的图解，并通过此发明具体分析噪声信号，得到S腐蚀状态。
