一种评估反馈氢蚀的电化学传感器

   专利号为US5858204 的一种评估反馈氢蚀的电化学传感器

    原理：

使用没有极化的电化学电池，包括一个外管或第一电极和一个内部杆或第二电极，设计用做石油化工厂的电化学传感器，第一第二电极都使用线实现与外部的电学连接。第一第二电极被标准电解液分开，为了石油化工装置中的氢透金属与硫化物接触时发生腐蚀所产生的初生态氢的氧化。传感器和一个零电阻的电流计结合在一起，测量初生态氢的氧化，并提供电化学噪声图。

特点：

低成本、高效率。避免了电化学电池极化，牺牲金属氧化物作为第二电极，并使用Pb、Ni等特殊涂层应用在第一电极上。这是一种电化学电池传感器，可以被放置在内部或外部测量腐蚀，并在一定距离内读出电子数据。

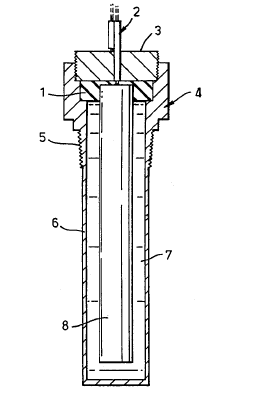

结构：如图所示

（1）外管为机械钢管6，用做两电极中的第一电极，腐蚀在管中间的反应可以判断氢透是否发生，外管的厚度可根据腐蚀剂的侵蚀性和媒介的压力改变。外管的直径和长度可根据放置的地方和预期使用的时间进行调整，一般管长80mm，直径18mm。外管最终被焊接在整体上，传感器的敏感性和外管的厚度相关，随着外管厚度的下降，传感器的灵敏度增加。为了的得到更好的结果，外管的材料最好和测量腐蚀过程的装备的材料一样。

（2）外体为4,可以是外管6的一个组成部分;这部分使用螺丝安装。可以用NPT螺丝。

（3）电解液7，是1-3N分析等级的NaOH碱性溶液，其中的原子氢渗透外管6的壁被氧化。（4）内部杆8，它可以是一个管或杆，是通过第二电极读出电流的大小。 直径和内部杆的长度要符合外管的尺寸。

（5）绝缘材料1与两个电极、外管、内管电学绝缘，这样也避免了两个电极的直接接触。（6）圆盘3固定两电极并且密封电解液。

（7）两条线2，分别连接两电极，一条线通过圆盘并焊接在内部棒上，另一条线直接焊接在圆盘或外体上，通过这种方式分开两条线连接。
