腐蚀冲击压力的监测

 USO05571955A

该专利提供一种检测设备和一种监测方法去判定化学环境的腐蚀程度，专利所涉及到的化学压力是在一个拥有化学环境的容器中进行的。探针的内部是一个密封的腔体，内部包含需要监测的加压流体，压力传感器需要和第一探针密封的内部腔相互交流，将任何内部腔里发生的压力变化转换为可以用电学仪器或者是一些相关的仪器表示的电学信号。探针的腐蚀压力冲击会造成液体的泄漏，因此会造成压力的改变。

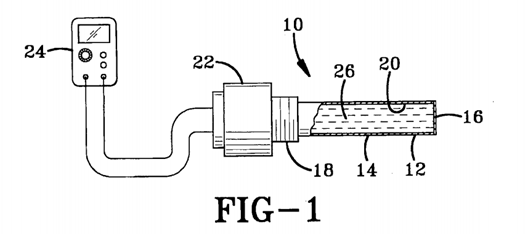

图一 截面的侧视图显示出在一个最佳的监测仪器

该专利中10-探针由12-圆柱形的管道组成，14-管的侧面和16，18-底面严格的与12-管相连接，连接的方式最好是通过焊接，这样可以形成一个密封的全包围的20-腔体，有14-侧面以及16，18-两个底面。22-压力传感器与20-内部腔体相交流，22-传感器一般指的是在20-腔体的压力发生变化的时候产生一个相应的电信号。然而22-传感器也可能是其他的能够感知到压力变化的器件，并且最好能够预测到压力的变化。传感器中的电信号的强度与压力变化成正比。

一般选择的是惰性气体，可以最大成都的避免10-探针暴露时所产生的污染环境的问题。目前这种暴露所处的环境一般指的是一个有环境压力的化学环境的器皿，例如一个储存罐或者是管道。

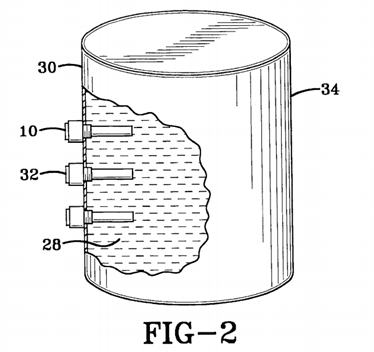

图二 截面的侧视图显示出在一个罐中的可操作位置上的一对最佳监控探头

34-罐是一个典型的可以加压的用于化学工业中的器皿，内部包含了28-流体，通常是液体。10-探针缠裹30-侧壁禁图到34-罐的内部中，让探针外表面的大部分暴露在28-流体中。32-第二个探针与第一个探针相似的插入到罐体中。

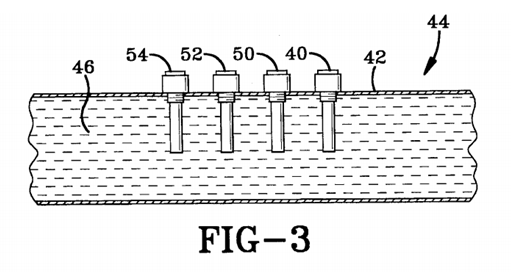

图三 截面的侧视图显示出在一个在管道里可操作位置中的最佳监测探针
