甲醇回收塔腐蚀监测挂片器

 CN 203083899

  该专利是一种甲醇回收塔腐蚀监测挂片器，是为了使用失重法监测甲醇回收塔的腐蚀速率和腐蚀类型而设计的。该挂片器的夹持器固定在塔板溢流堰上；夹持器的堰内夹板地步为水平设置的挂片支架，挂片支架上端面连接水平挂片；夹持器的堰外夹板底端连接螺杆；螺杆底端连接独立挂片支架，独立挂片支架上端连接独立水平挂片，侧面连接独立竖直挂片。

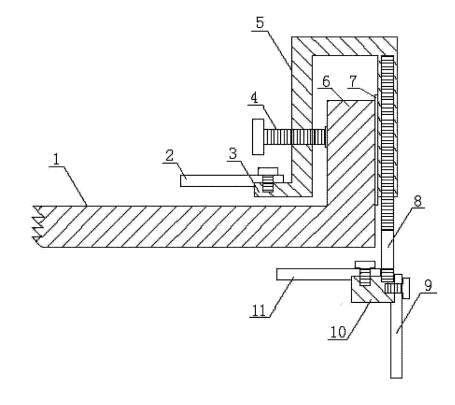

该专利的安装过程如下：

1）将各挂片固定在相应的挂片支架上；

2）用螺丝4将夹持器5堰内夹板固定在塔板溢流堰6上，使安装的水平挂片2接近水平塔板1，但是不接触；

3）将螺杆8一端旋入夹持器5堰外夹板，另一端连接独立挂片支架10；

4）根据水平塔板1的厚度，通过螺杆8调节独立挂片支架10的水平位置，使独立水平挂片11接近水平塔板1但不接触。

  该专利通过水平挂片，独立水平挂片和竖直挂片失重监测甲醇回收塔塔板顶面，底面以及塔壁的腐蚀速率，根据挂片表面的腐蚀形貌和表面产物的成分确定腐蚀类型，该专利的结构简单，监测全面，造价低廉，能进一步完善甲醇回收塔的监测腐蚀，适用于各种板式塔的腐蚀监测。
