埋地管道不开挖地面腐蚀检测技术在胜利油田纯梁采油厂的应用案例

　　依据Q/SH1020 1740- 2006 《油田埋地管道腐蚀与防护状况地面检测检验技术规程》等标准对纯梁首站-史南站进行检测评价。在实地调查和分析的基础上， 除采用传统的防腐层破损点检测和防腐层性能评价技术对防腐层进行检测评价外， 同时还采用管壁厚度TEM （ 瞬变电磁） 评价法和阳极倾向点识别法两项新技术对管体腐蚀情况进行了检测评价。具体检测项目、仪器设备、测点布置及检测评价方法见表1.

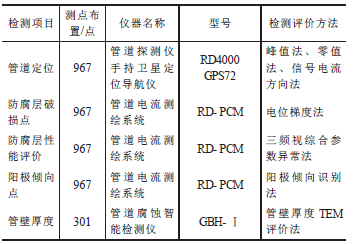

　　表1 检测评价方法

　　通过详细的检测与分析， 探明纯梁首站-史南站输油管道长度为19.92 km, 其中管道拐点27 处，管道埋深在1.01m左右， 埋深检测成果见图1.

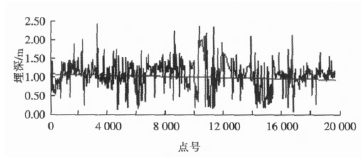

　　图1 管道埋深检测成果

　　（ 注： 图中直线为管道埋深趋势线）

　　利用电位梯度法进行了防腐层破损点检测， 共检出防腐层破损点164 处， 其中严重破损92 处（ 见表2） , 防腐层破损或补口缺陷分布情况见图2.

　　表2 防腐层破损情况与建议

　　图3 防腐层破损点（ 段） 分布示意

　　注： 图中黑点密集处为管道防腐层破损点集中处

　　通过检测评价， 为被检管道的更换、维修及维护提供了科学依据， 可以更准确、更具针对性地选择所需更换的管道， 节约了投资； 同时还起到了对腐蚀隐患的预警作用， 对指导职能部门预先采取措施、控制腐蚀、保障管道安全运行具有重要意义。
