MsSR3030R 导波检测系统

 　　MsS超声导波系统由美国西南研究院无损检测团队研发。第一台MsS导波设备于1998年研制成功，当年即被美国“研究与开发”杂志评为当年前100最显著的技术成就并获“研发100”奖。现最新型号为MsSR3030R型，使用简便又高效，它可以实现长距离快速检测，理想状态单向传播距离超过150米。

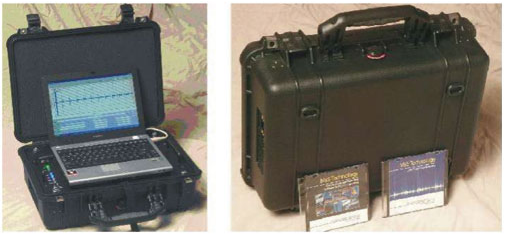

MsS便携检测系统

　　该检测系统可以实现管道、棒材、钢缆及板块状构件等各种工件的检测。2001-2002年间研发的铁磁性薄带传感器使得MsS技术的应用拓展到有色金属结构、非金属材料检测。现该项技术已在国内外多个领域获得了广泛的应用。

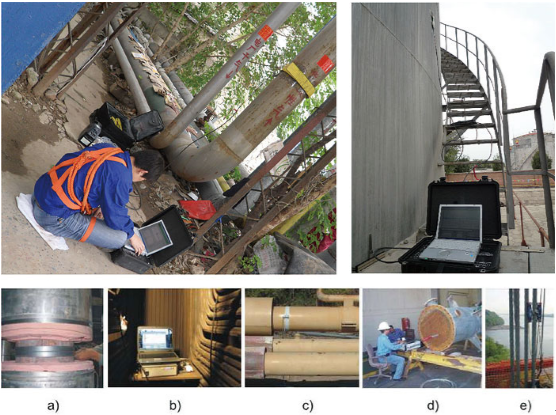

　　MsS导波技术工业应用领域：

　　 石油石化炼油厂的输油输气管道网络

　　海上采油平台立管网络

　　电力能源工业管道网络

　　城市供热及燃气系统的地下管网

　　各种常温和高温（不高于500℃）的工业应用管线

　　热交换器管；锅炉管

　　桥梁钢索钢缆吊杆 、悬浮钢索等结构健康度快速检测

　　板盘件（大型的石油储罐管壁的快速检测）

　　其他未列的各种材质的管道、钢索、板件等

　　检测结果示例：

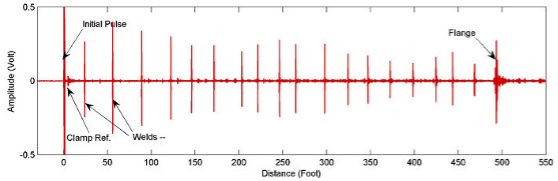

在一段500英尺长的直管上采集的数据

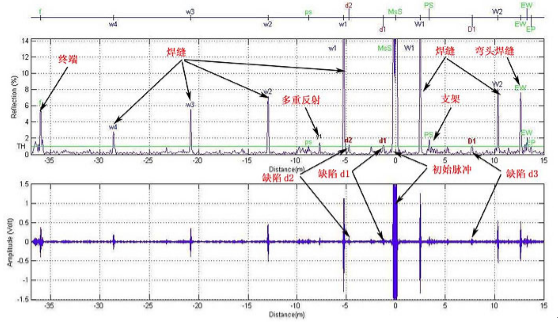

某石化炼油厂的管线数据分析示意图

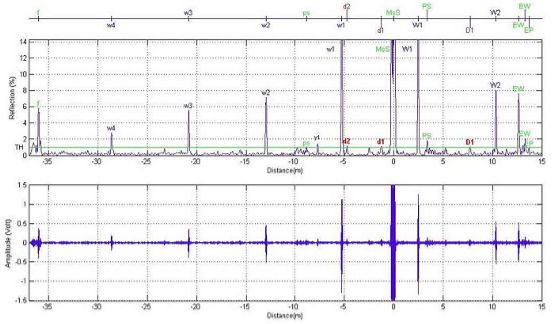

某炼油厂管线上采集的数据

　　经过测厚仪现场验证，距离探头负方向1.5米处，腐蚀占横截面积损失量的2.1%;距离探头负方向4.7米处，腐蚀占横街面积损失量的2.1%;距离探头7.7米处，腐蚀占横街面积损失量的2%,与实际测得的数据相吻合。

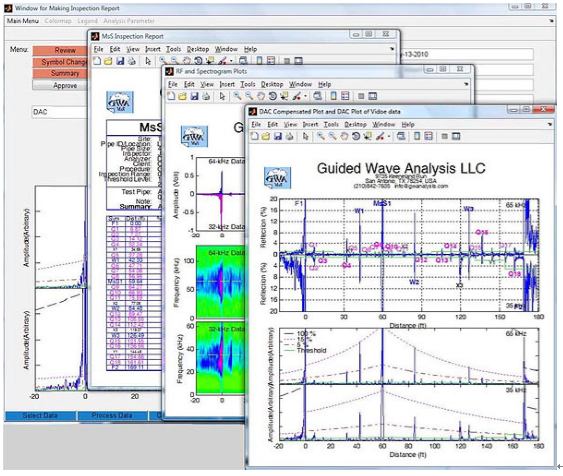

MsS超声导波检测报告界面
