- 专题资料：
- 哈工大深圳研究生院
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
- 极化电阻法
50年前，Stern和Geary发现电流-电压图在腐蚀电位附近的形状近似为直线，其斜率被称为线性极化电阻Rp，Rp的电化学定义如下式：
与腐蚀电流相关如下式：
常数B由下式定义：
ßa和ßc是阳极极化和阴极极化Tafel常数，结合以上方程式，可得到方程式：
如果ßa和ßc已知，则可通过Rp计算出腐蚀速度。
因为体系中施加了很小的电位扰动（小于正负30mV，常用正负10mV），这种技术不影响腐蚀反应，典型的极化电阻图示于图1.通过斜率可计算出Rp（如果用电流密度，单位为Ω·cm2，如果用电流，单位为Ω）。
图1 典型的线性极化电阻图
需要注意，在腐蚀电位附近I-E曲线可能不是线性，也就是说阳极和阴极极化曲线不对称，只有在ßa和ßc相等的情况下才能得到对称的I-E曲线。
在计算腐蚀电流值时需要知道ßa和ßc，ßa和ßc可通过Tafel外推法或假设的方法得到。大多数情况下ßa和ßc的值在60~120mV之间，在一些情况下，假设ßa和ßc都等于120mV,可推导出方程式：
利用此方程式测定腐蚀电流的误差于如图2所示.图2中负的误差表示实际的腐蚀速度比用极化电阻法要高，正的误差表示实际的腐蚀速度比用极化方法得到的要低。方程式可能不够精确，但是提供了一种快速测定腐蚀电流的方法。

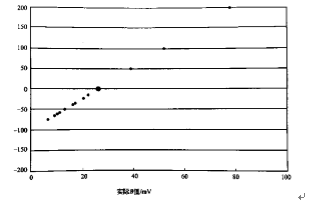

图2 假设B值为26mV,计算icorr的百分误差
Rp可用动电位方法或步进式恒电位极化方法得到，两种方法都要首先测定腐蚀电位，经常要稳定1h（期间大多数电极的电位都会稳定）或直到电极电位稳定，之后幅度为
电位阶跃施加到电极上（电位阶跃方法）或者用恒定的速度进行电位扫描（通常60Mv/h）（动电位方法），两种方法中，都从负电位开始，向正电位方向移动，经过腐蚀电位，从电位-电流曲线的斜率得Rp。 极化电阻法的优点如下：
（1）能快速得到腐蚀电流，一般只需几分钟，所以这种方法可用于在线监测。
（2）因为只施加幅度很小的电位（小于正负30mV，一般低于正负10mV），所以腐蚀速度不受测量的影响。
（3）这一技术可用于低腐蚀速度测量[小于0.1mil/y（2.5μm/y），1mil=25.4μm]
（4）测试可重复进行。
ASTM G3提供了一种约定，用于报告和显示电化学腐蚀数据，ASTM G5提供材料和设备的细节，ASTM G59描述了实践极化电阻测量需要的实验步骤。
极化法在工业中的应用
线性极化法是唯一广泛用于现场监测的电化学技术，这一方法已经在各种现场进行在线监测，包括石油和天然气现场（测定腐蚀缓蚀剂），管道（测阴极保护效果），化学处理厂（监测过程变化），航天（监测缝隙腐蚀和管线），造纸（监测液相相组成对腐蚀的影响）及水处理（确定腐蚀破坏）。
电化学技术在很多标准实验室中用到，例如阴极剥离实验，以了解保护性高分子涂层和阴极保护的相容性。电极试样被极化典型极化到相对SCE-1.5V,监测由此产生的电流。
