专题资料：
东北大学
专题制作：
国家材料环境腐蚀平台

联系我们

电话： 010-82387968
邮箱： shujushenqing@126.com
地址： 北京市海淀区学院路30号
邮编： 100083
不锈钢在模拟处置库环境中的电化学参数
　　不锈钢具有良好的抗均匀腐蚀能力，AISI316L、AISI316LhMo、AISI316Ti和904L 等不锈钢在处置库环境中的腐蚀行为非常相似，特别是点蚀敏感性，通常情况下在地下水中氯离子含量小于100mg/L 时，316 不锈钢不容易发生点蚀，但是一旦氯离子浓度升高，这类不锈钢就会受到严重的点蚀破坏。不锈钢在模拟处置库条件下的典型极化曲线、循环极化曲线、模特肖特基曲线和电化学阻抗谱图如下：
　　图23 316L 不锈钢在含1M、0.2M、0.05M、0.012M 氯离子浓度（图上从左到右）的硼酸钠缓冲溶液中典型的动电位极化曲线，温度22℃，pH 约8.5（Yang 2007）

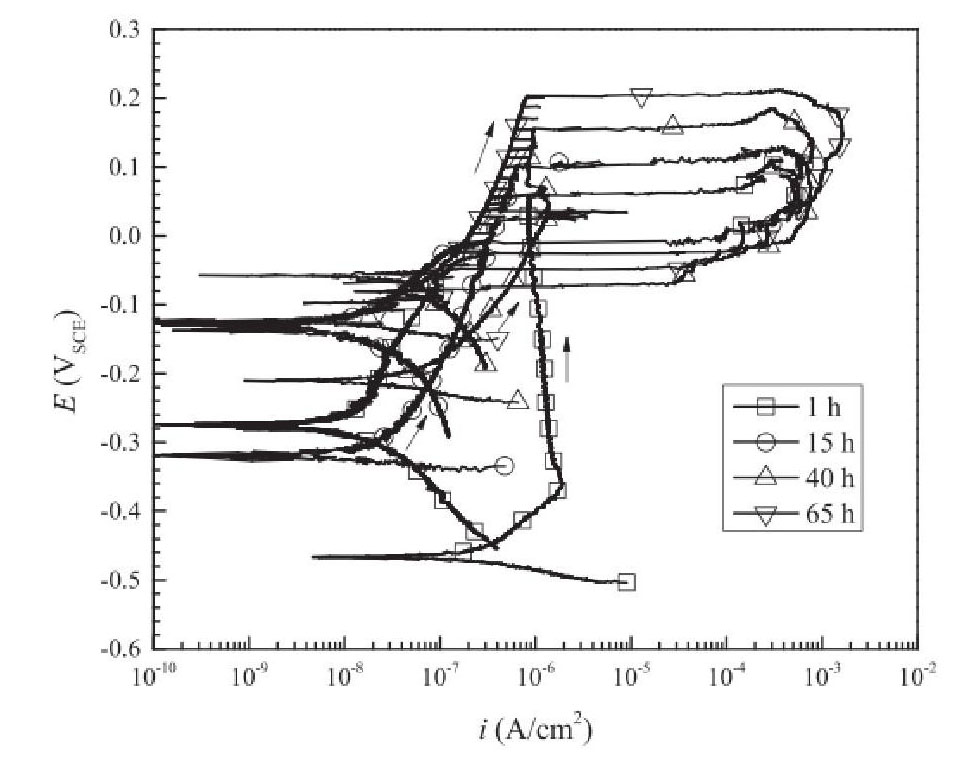

　　图24 316L 不锈钢在含0.0005M ODA+0.1M NaCl 溶液中典型的循环极化曲线，温度75℃，pH=4.2（Mao 2015）

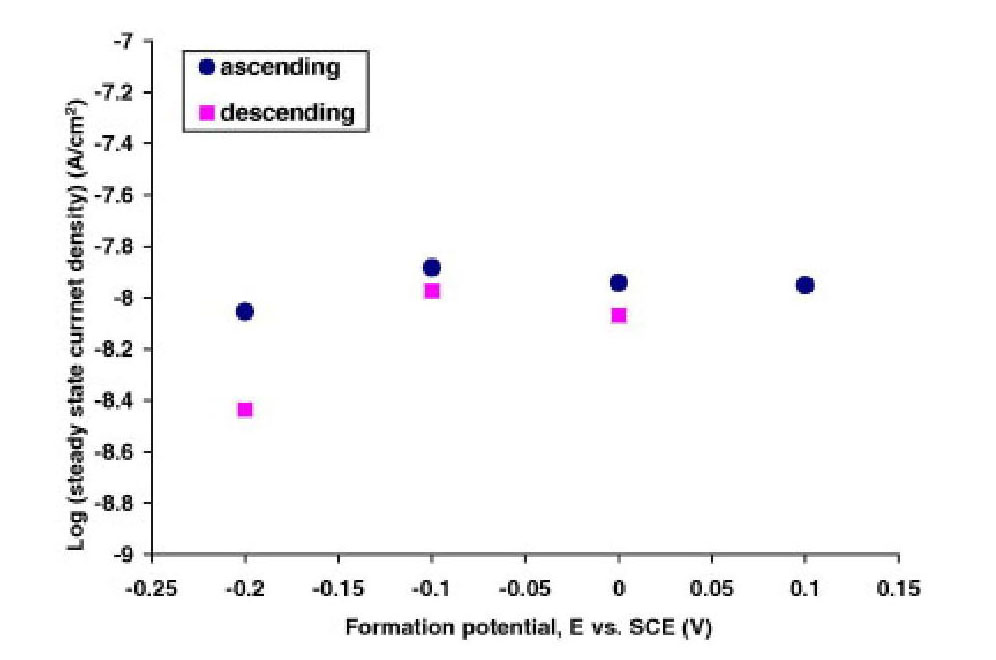

　　图25 316L 不锈钢在硼酸钠缓冲溶液中不同钝化电位下的恒电位极化电流，温度25℃，pH=8.35（Nicic 2008）

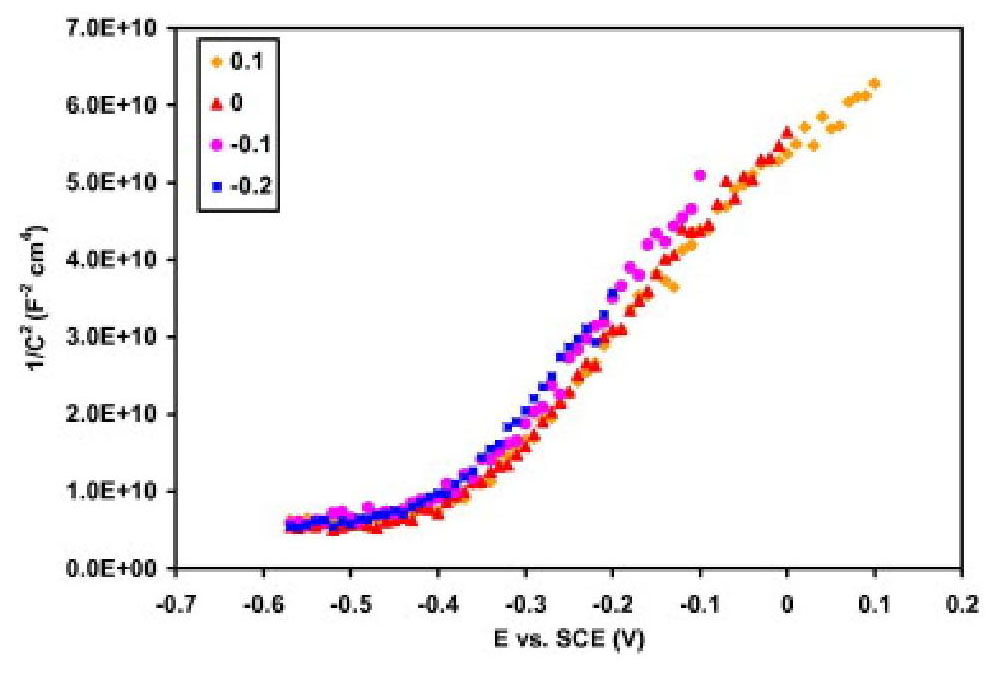

　　图26 316L 不锈钢在硼酸钠缓冲溶液中不同钝化电位下的莫特肖特基曲线，温度25℃，pH=8.35（Nicic 2008）

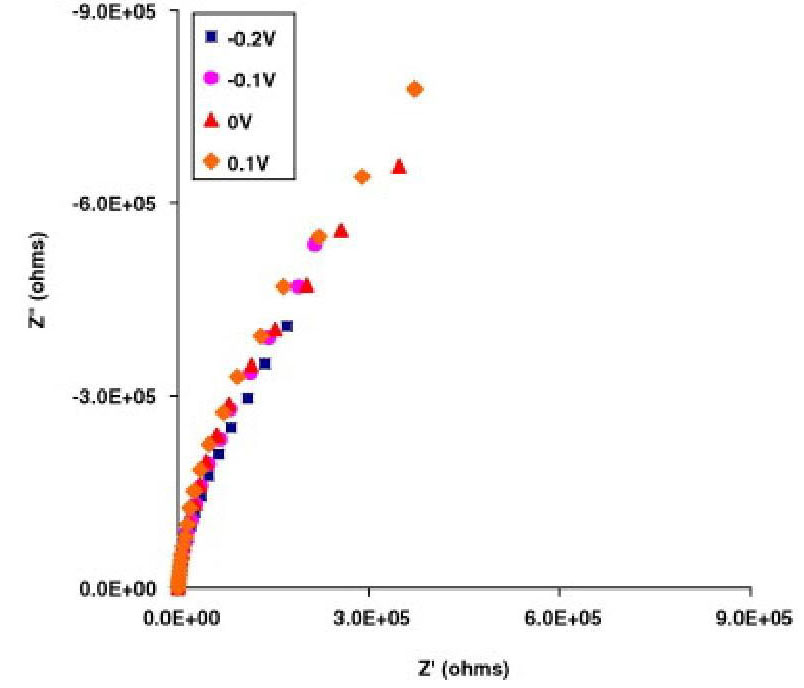

　　图27 316L 不锈钢在硼酸钠缓冲溶液中不同钝化电位下的电化学阻抗谱图，温度25℃，pH=8.35（Nicic 2008）
