专题资料：
东北大学
专题制作：
国家材料环境腐蚀平台

联系我们

电话： 010-82387968
邮箱： shujushenqing@126.com
地址： 北京市海淀区学院路30号
邮编： 100083
镍基合金在模拟处置库环境中的电化学参数
　　镍基合金中C-4 和C-22 具有很高的耐盐水腐蚀能力。但是在某些情况下，比如MgCl2 含量较高并有H2S 存在时容易发生点蚀和缝隙腐蚀。625 合金和825合金与304L 和309 不锈钢相似，很容易发生点蚀或者晶间腐蚀，因此已经很少被考虑作为高放废料包装容器材料。镍基合金在模拟处置库条件下的典型极化曲线、循环极化曲线、模特肖特基曲线和电化学阻抗谱图如下：

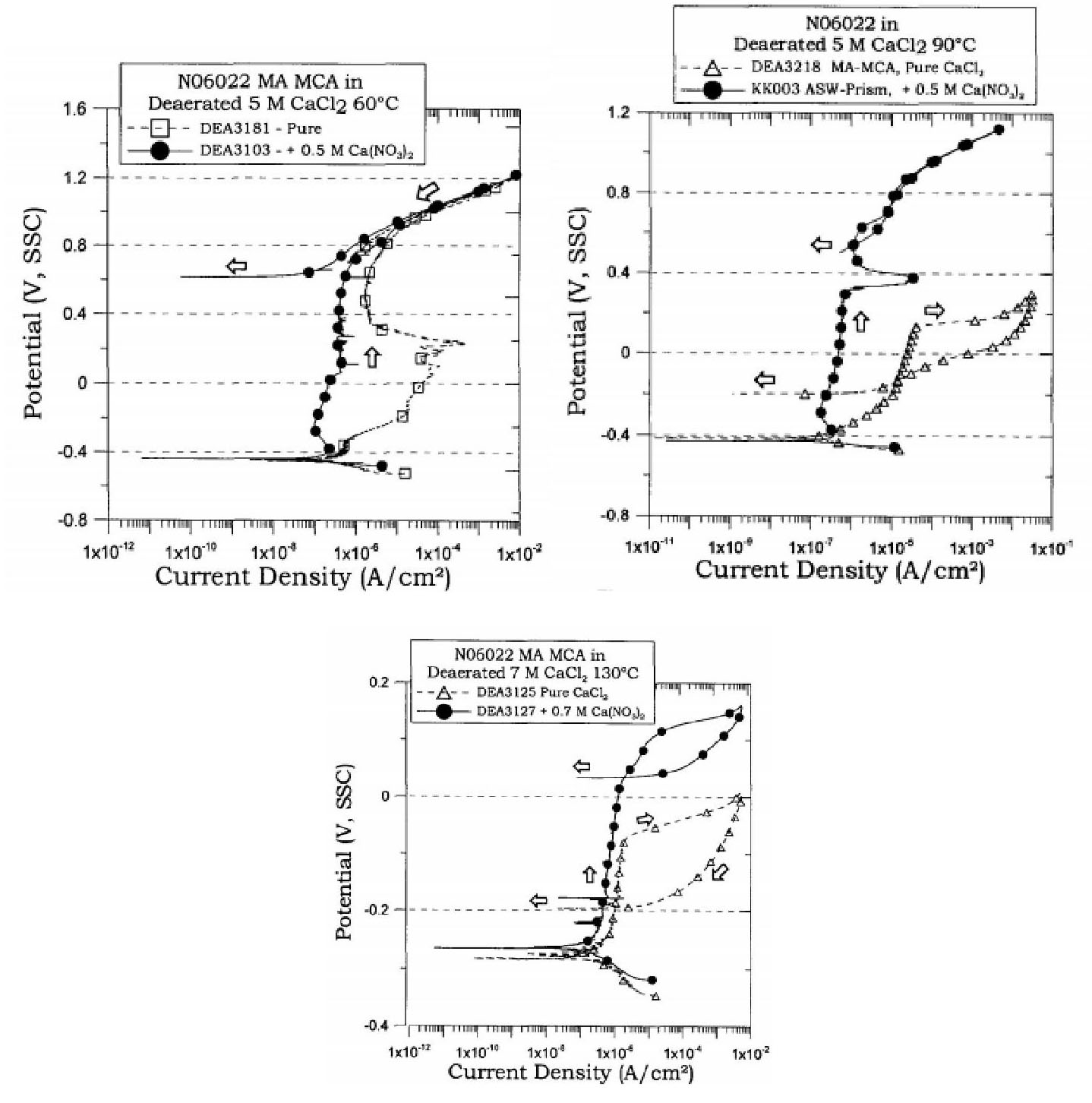

　　图14 C-22 合金在5M CaCl2 和5M CaCl2+5M Ca（NO3）2 溶液中典型的动电位极化曲线（Evans 2003）
　　图15 625 合金在含不同氯离子浓度的模拟J-13 水溶液中的循环极化曲线，温度95℃（Gruss 1998）
　　图16 825 合金在模拟处置库地下水溶液中的典型循环极化曲线（Dunn 1996）

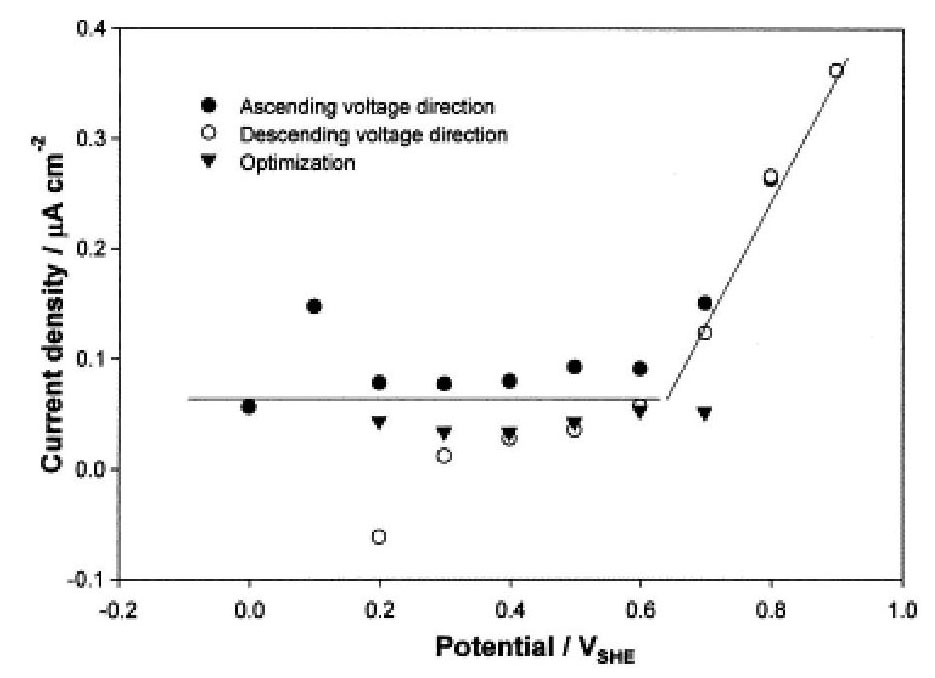

　　图17 C-22 合金在饱和氯化钠溶液中不同钝化电位下的恒电位极化电流，温度80℃，pH=3（Macdonald 2004）
　　图18 C-22 合金在饱和氯化钠溶液中不同钝化电位下的莫特肖特基曲线，温度80℃，pH=3（Macdonald 2004）


　　图19 C-22 合金在饱和氯化钠溶液中不同钝化电位下的电化学阻抗谱图，温度80℃，pH=3（Macdonald 2004）
