专题资料：
东北大学
专题制作：
国家材料环境腐蚀平台

联系我们

电话： 010-82387968
邮箱： shujushenqing@126.com
地址： 北京市海淀区学院路30号
邮编： 100083
碳钢在模拟处置库环境中的电化学参数
　　碳钢是后壁型包装容器设计的可选材料，因为相对厚的容器壁可以抵消容器受均匀腐蚀减薄而损坏的威胁。另外，碳钢在含盐环境中具有很好的抗点蚀和应力腐蚀开裂能力。碳钢在模拟处置库条件下的典型极化曲线、循环极化曲线、恒电位极化曲线、模特肖特基曲线和电化学阻抗谱图如下：
　　图8 碳钢在含不同氯离子浓度的饱和石灰水溶液中典型的动电位极化曲线，温度25℃，pH 约 12.5（Samin 2016）

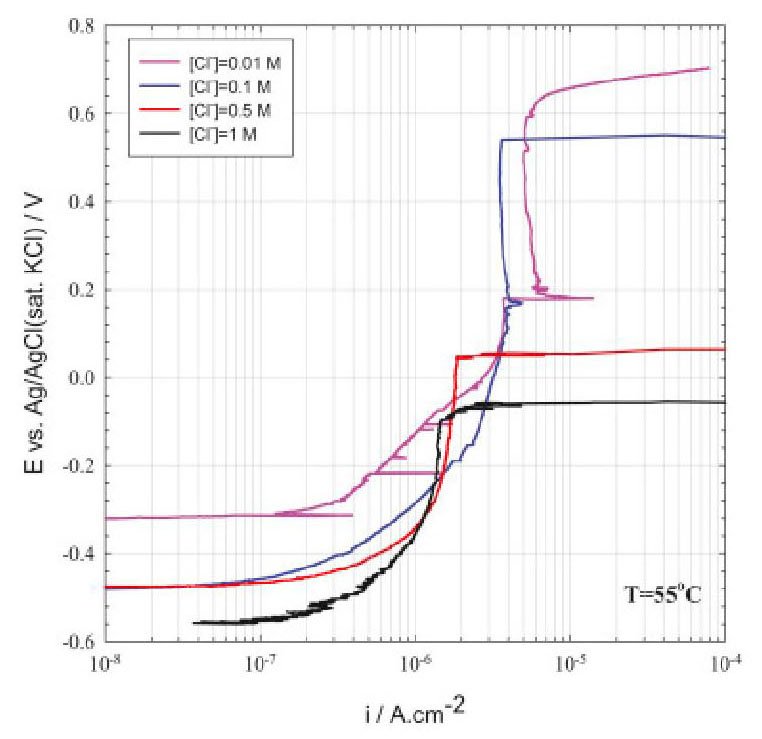

　　图9 碳钢在含不同氯离子浓度的饱和石灰水溶液中典型的动电位极化曲线，温度55℃，pH 约 11.5（Samin 2016）
　　图10 碳钢在含不同氯离子浓度的饱和石灰水溶液中典型的动电位极化曲线，温度85℃，pH 约 10.5（Samin 2016）

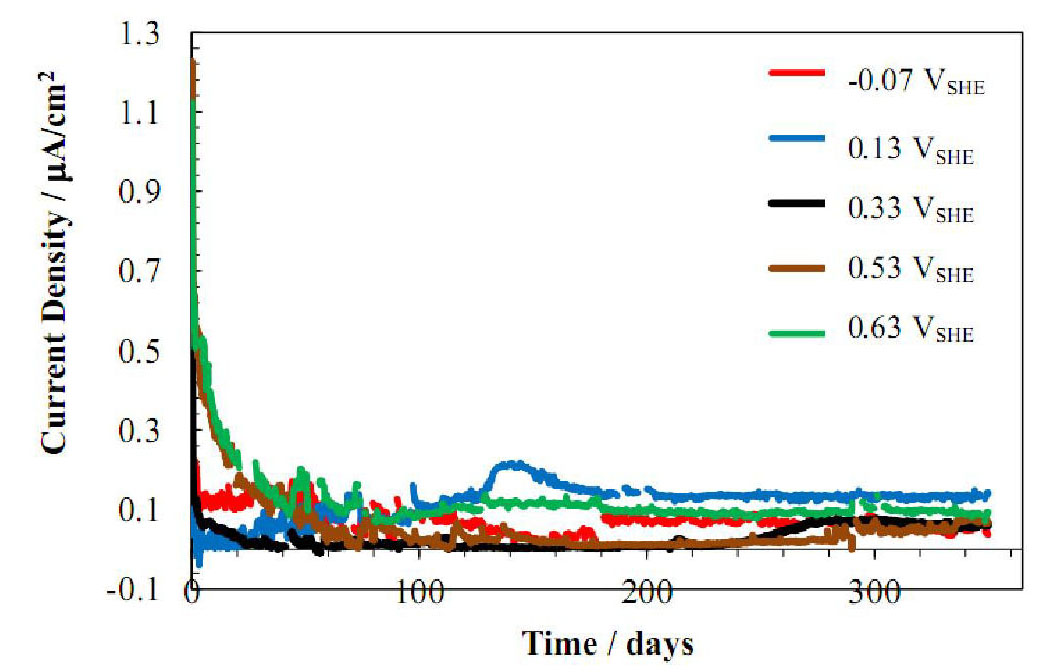

　　图11 碳钢在饱和石灰水+NaOH 溶液中不同电位下的典型的恒电位极化曲线，温度80℃，pH =13.5（Samin 2014）
　　图12 碳钢在饱和石灰水+NaOH 溶液中不同电位下的典型的莫特肖特基曲线，温度25℃，pH =13.5（Pin 2016）

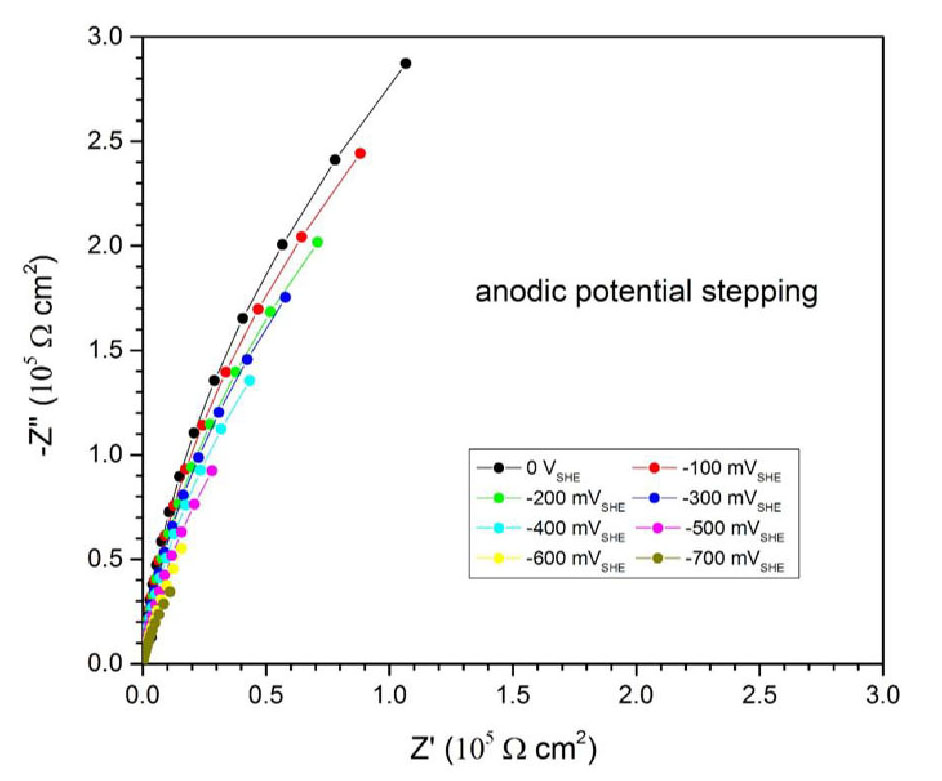

　　图13 碳钢在饱和石灰水+NaOH 溶液中不同钝化电位下的电化学阻抗谱图，温度25℃，pH =13.5（Pin 2016）
