专题资料：
武汉材料保护研究所
专题制作：
国家材料环境腐蚀平台

联系我们

电话： 010-82387968
邮箱： shujushenqing@126.com
地址： 北京市海淀区学院路30号
邮编： 100083

首页 > 工业环境中钢结构材料腐蚀专题 > 试验结论

防腐涂层体系耐蚀性能
　　几种典型涂层体系腐蚀形貌：

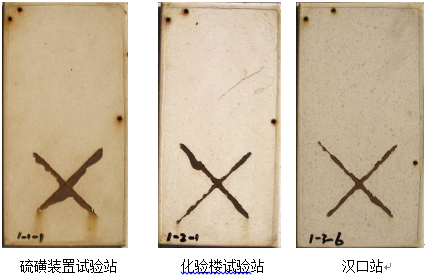

　　图1  喷铝/云铁/氟碳1年试验后腐蚀形貌

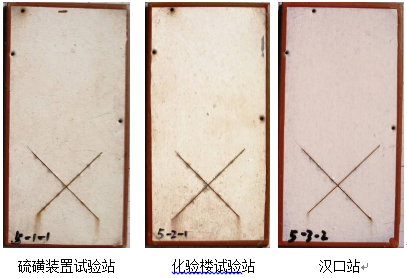

　　图2 环氧富锌/云铁/氟碳（亚光）1年试验后腐蚀形貌

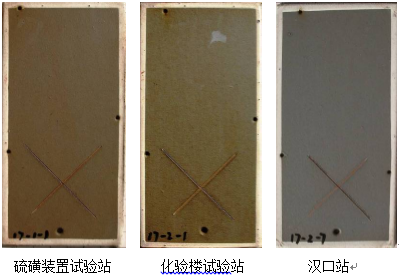

　　图3  环氧底漆/环氧鳞片/氟碳（亚光）1年试验后腐蚀形貌

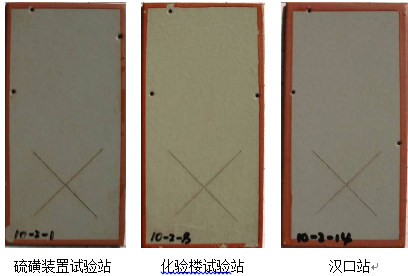

　　图4  高氯化底漆/高氯化面漆1年试验后腐蚀形貌

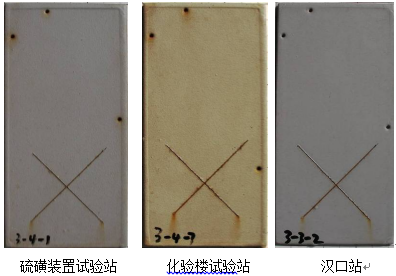

　　图5  广泰6#--环氧底漆/硅丙面漆1年试验后腐蚀形貌

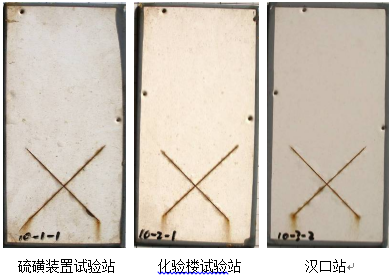

　　图6  多乐士10#-万能底漆/云铁/油霸面漆1年试验后腐蚀形貌


　　图7  多乐士5#-环氧底漆/云铁/油霸面漆1年试验后腐蚀形貌


　　图8  （三柯）环氧底漆/云铁/氯化橡胶1年试验后腐蚀形貌

　　从划叉部分腐蚀结果可知，

　　（1）喷铝/环氧云铁/氟碳体系，划叉部分未见腐蚀扩展，耐蚀性最好。

　　（2）环氧底漆/环氧玻璃鳞片/氟碳涂层和环氧富锌（无机富锌、环氧底漆）/环氧云铁/氟碳（或丙烯酸聚氨酯）耐蚀性较好，划叉处虽然发生腐蚀，但未见明显扩展，环氧底漆/环氧云铁/丙烯酸聚氨酯体系，不同厂家结果不一样，划叉处均发生腐蚀，有的试样未见明显扩展，但有的试样已扩展2-3mm.

　　（3）多乐士3种涂层体系，有2种体系划叉处发生了明显腐蚀，且已扩展2mm,并有鼓泡缺陷。

　　（4）广泰的3种涂层体系虽然划叉处只发生腐蚀，未见明显扩展，但面涂层已严重失光、粉化。

　　（5）北京的2种陶瓷涂层失光，变色粉化严重。

　　（6）国漆厂的2种涂层体系由于采用的是富锌底漆，耐蚀性和耐候性均较好。

　　（7）立邦2种涂层体系采用的是环氧防腐涂料加氟碳/丙烯酸聚氨酯面漆，耐蚀性和耐候性均较好。

　　（8）高氯化防腐体系划叉处腐蚀已扩展5-8mm,且涂层已脱落，防腐性较差。


　　（9）彩板和镀锌板均出现锈点，在石化大气环境中不能单独使用。
