B10组合系列动态绝缘电偶腐蚀结果及分析

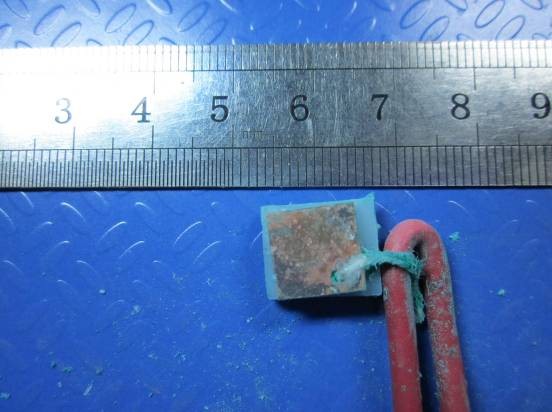

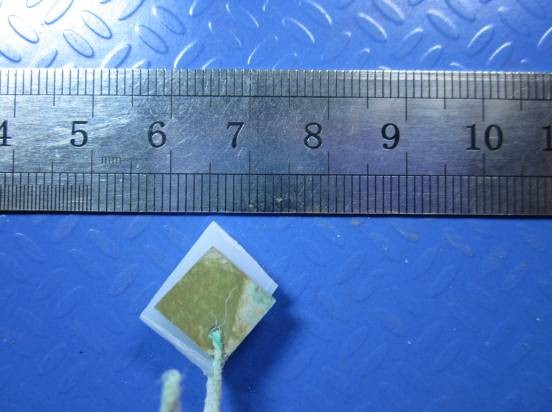

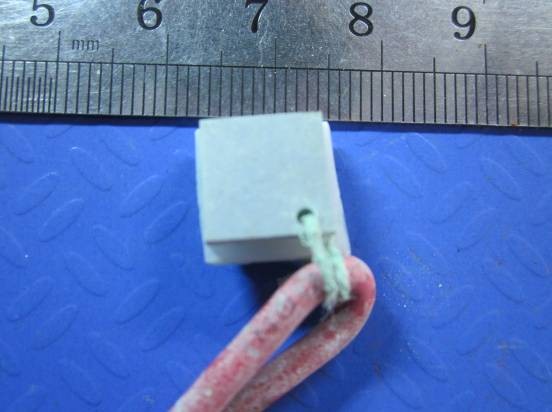

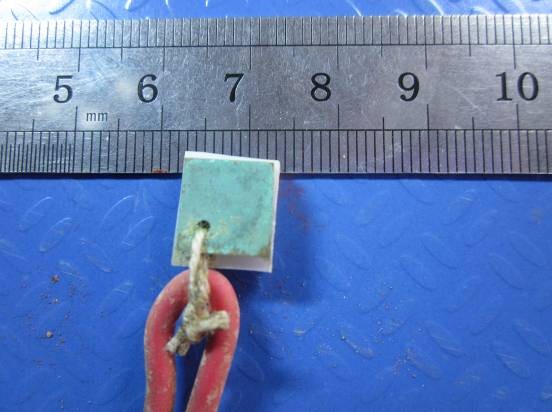

    （1） 动态绝缘电偶B10-907A

4.4.1.a.jpg 4.4.1.b.jpg

    B10宏观腐蚀形貌                 907A宏观腐蚀形貌

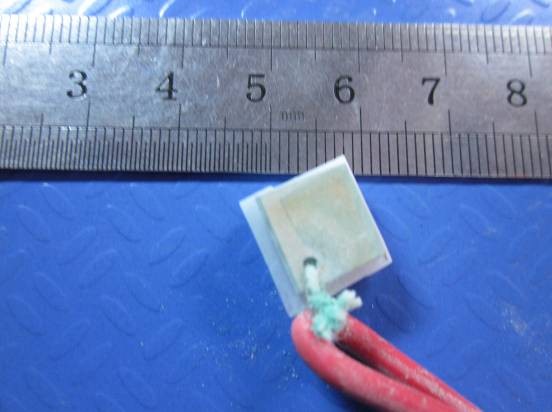

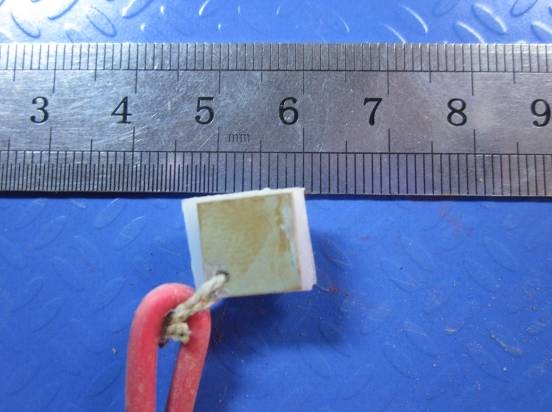

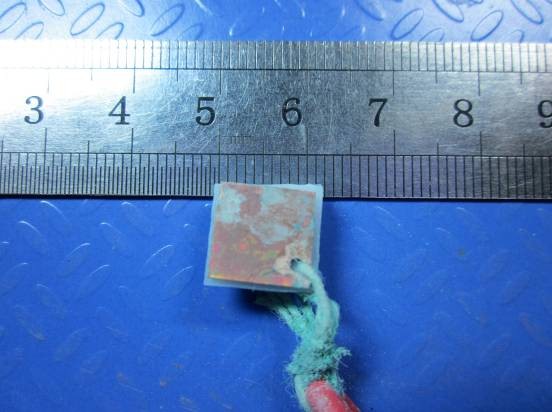

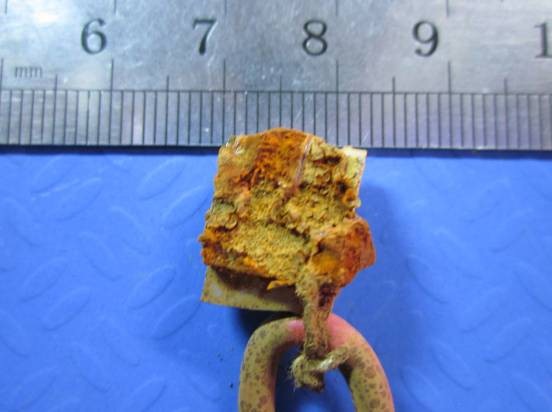

    （2） 动态绝缘电偶B10-B30

4.4.2.a.jpg 4.4.2.b.jpg

    B10宏观腐蚀形貌                   B30宏观腐蚀形貌

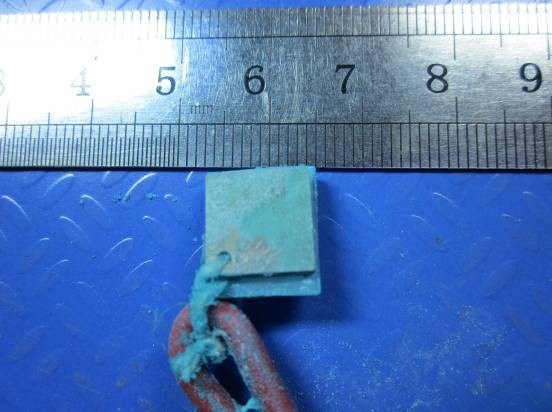

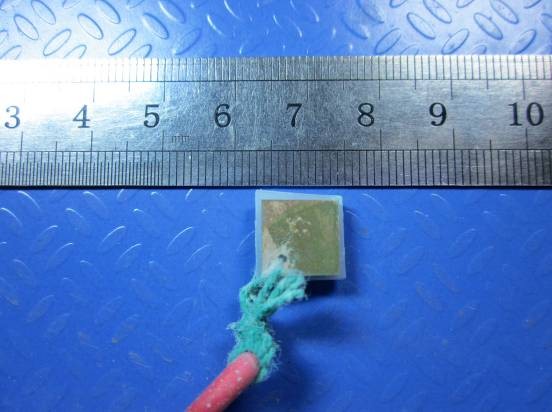

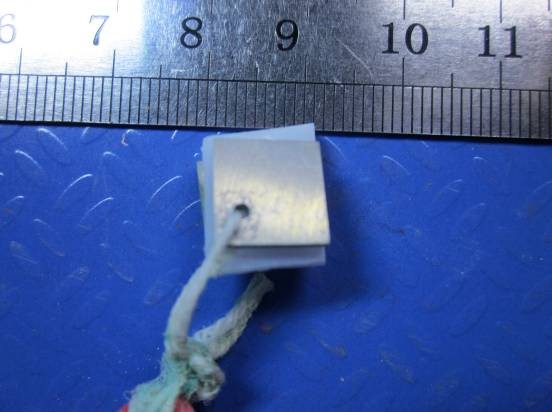

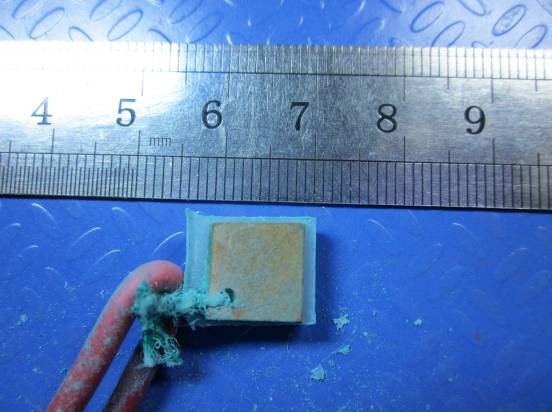

    （3） 动态绝缘电偶B10-316L

 4.4.3.a.jpg 4.4.3.b.jpg

    B10宏观腐蚀形貌                  316L宏观腐蚀形貌



    （4） 动态绝缘电偶B10-ZQSn10-2Ⅱ

4.4.4.a.jpg 4.4.4.b.jpg

    B10宏观腐蚀形貌                 ZQSn10-2Ⅱ宏观腐蚀形貌



    （5） 动态绝缘电偶B10-B5

4.4.5.a.jpg 4.4.5.b.jpg

    B10宏观腐蚀形貌                  B5宏观腐蚀形貌



    （6） 动态绝缘电偶B10-329

4.4.6.a.jpg 4.4.6.b.jpg

    B10宏观腐蚀形貌                 329宏观腐蚀形貌



    （7） 动态绝缘电偶B10-TP2

4.4.7.a.jpg 4.4.7.b.jpg

    B10宏观腐蚀形貌                    TP2宏观腐蚀形貌



    图4.11  B10组合系列动态绝缘电偶宏观腐蚀形貌



  图4.11所示为B10组合系列动态绝缘电偶在浸泡75天后的宏观腐蚀形貌，可以看出有腐蚀产物附着在试样表面。



    4.4.2 B10组合系列动态绝缘电偶腐蚀失重速率

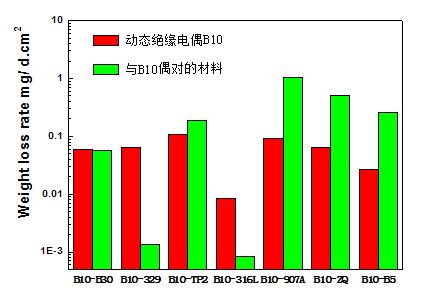

  图4.12  B10组合系列动态绝缘电偶腐蚀失重速率





    从图4.12中可以看出动态绝缘电偶B10组合系列中，当907A、B30、TP2、316L、ZQSn10-2Ⅱ、329及B5与B10组成电偶的时候，它们的腐蚀失重速率按从大到小的排列顺序为：907A > ZQSn10-2Ⅱ> TP2 > B5 >B30 > 329 > 316L.
