（1）静态绝缘B10-316L

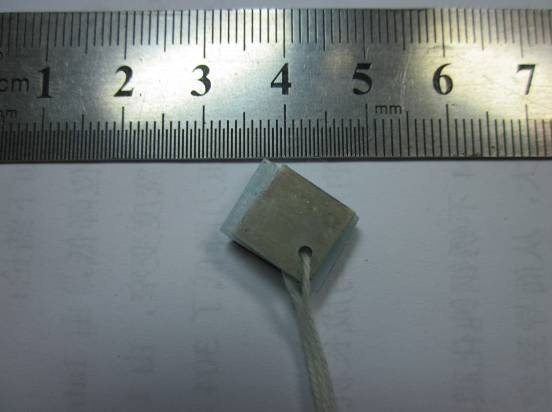

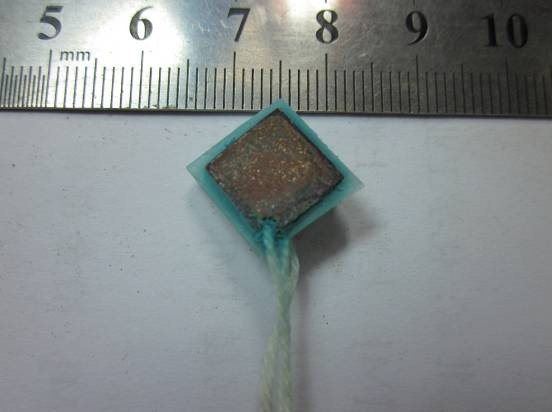

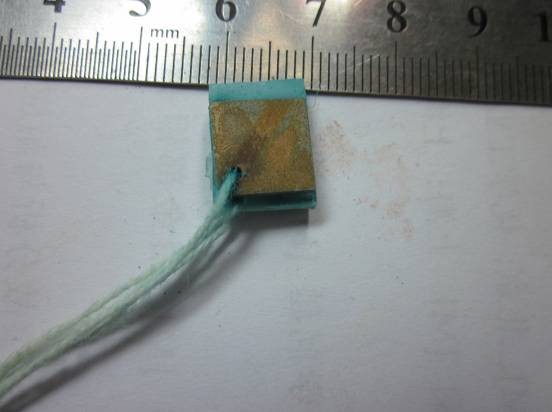

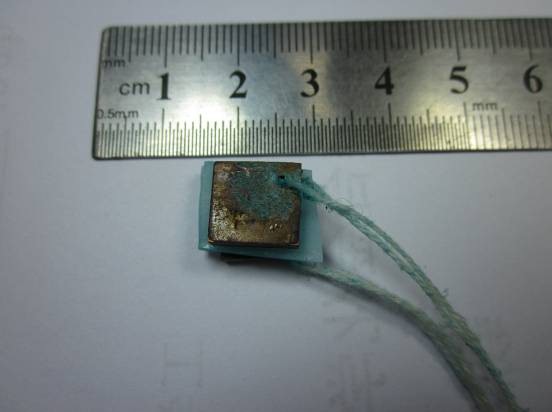

4.3.1.a.jpg 4.3.1.b.jpg

B10宏观腐蚀形貌 316L宏观腐蚀形貌

（2）静态绝缘B10-907A

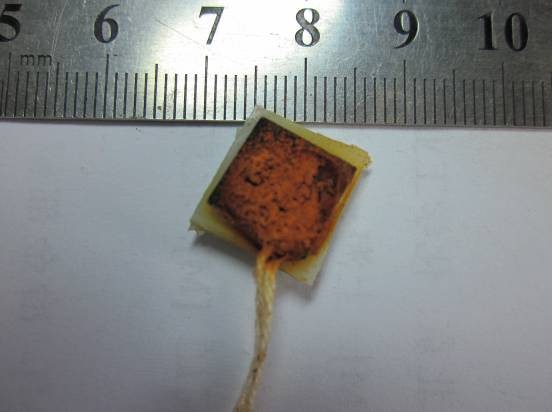

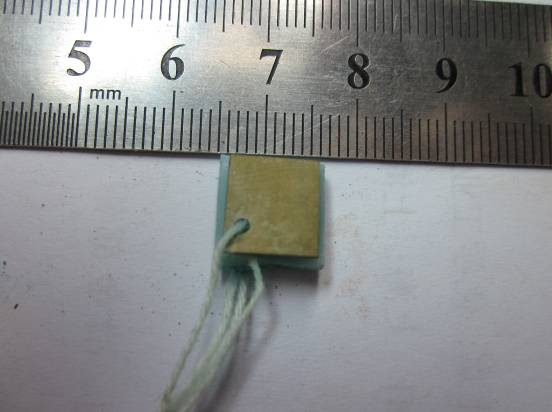

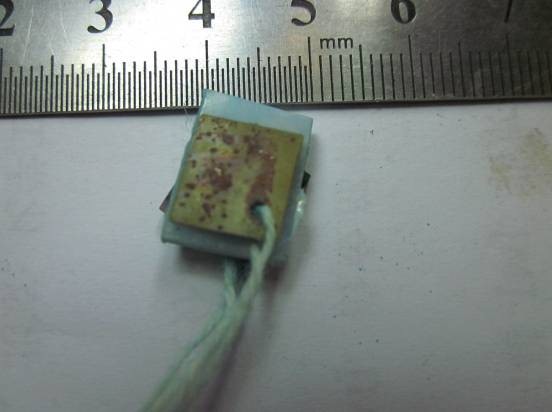

4.3.2.a.jpg 4.3.2.b.jpg

B10宏观腐蚀形貌 907A宏观腐蚀形貌

（3）静态绝缘B10-B30

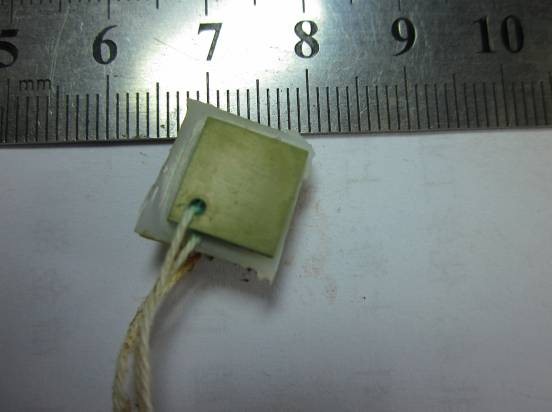

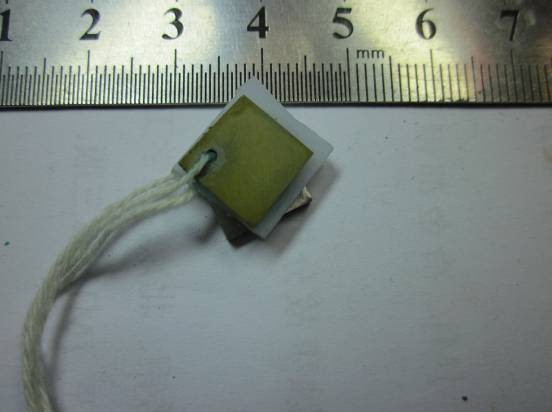

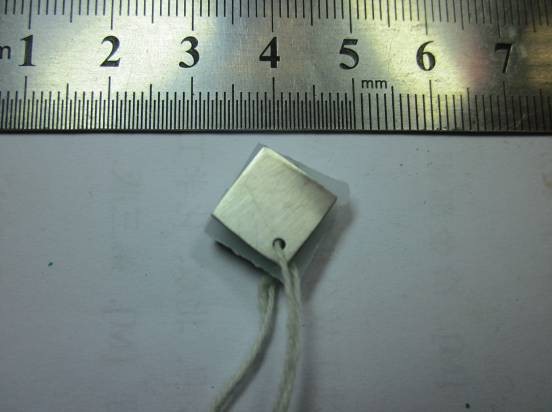

4.3.3.a.jpg 4.3.3.b.jpg

B10宏观腐蚀形貌 B30宏观腐蚀形貌

（4）静态绝缘B10-TP2

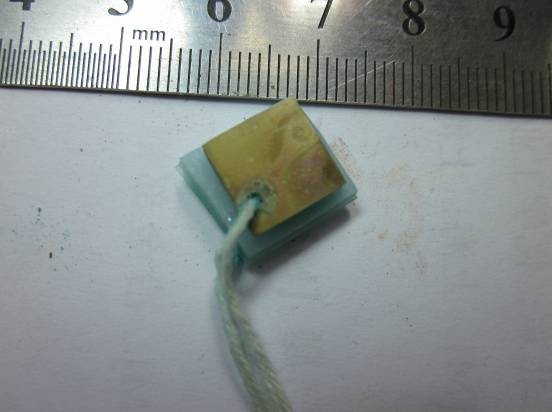

4.3.4.a.jpg 4.3.4.b.jpg

B10宏观腐蚀形貌 TP2宏观腐蚀形貌

（5）静态绝缘电偶B10-329

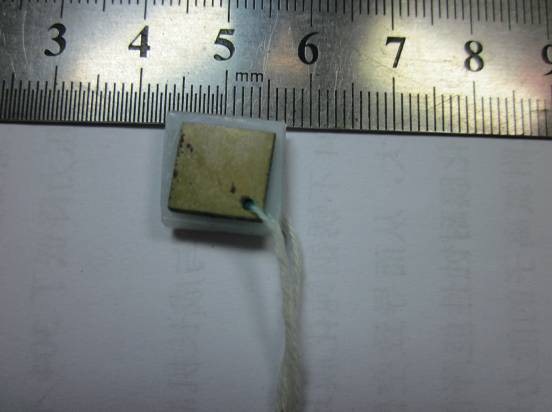

4.3.5.a.jpg 4.3.5.b.jpg

B10宏观腐蚀形貌 329宏观腐蚀形貌

（6）静态绝缘电偶B10-B5

4.3.6.a.jpg 4.3.6.b.jpg

B10宏观腐蚀形貌 B5宏观腐蚀形貌

（7）静态绝缘电偶B10-ZQSn10-2Ⅱ

4.3.7.a.jpg 4.3.7.b.jpg

B10宏观腐蚀形貌 ZQSn10-2Ⅱ宏观腐蚀形貌

图4.9 B10组合系列静态绝缘电偶宏观腐蚀形貌

图4.9所示为B10组合系列静态绝缘电偶在浸泡75天后的宏观腐蚀形貌，可以看出有腐蚀产物附着在试样表面。

4.3.2 B10组合系列静态绝缘电偶腐蚀失重速率

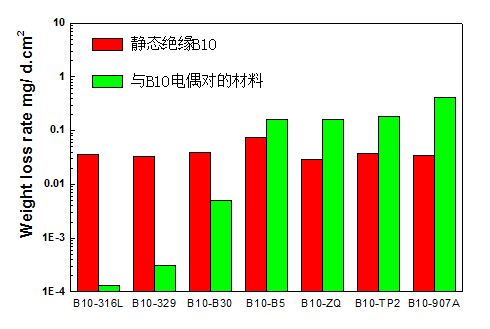

图4.10 B10组合静态绝缘电偶系列腐蚀失重速率

从图24中可以看出静态绝缘电偶B10组合系列中，当907A、B30、TP2、316L、ZQSn10-2Ⅱ、329及B5与B10组成电偶的时候，它们的腐蚀失重速率按从大到小的排列顺序为：907A > ZQSn10-2Ⅱ> TP2 > B5 >B30 > 329 > 316L.
