B10组合系列动态电偶腐蚀结果及分析

    （1） 动态电偶B10-B30

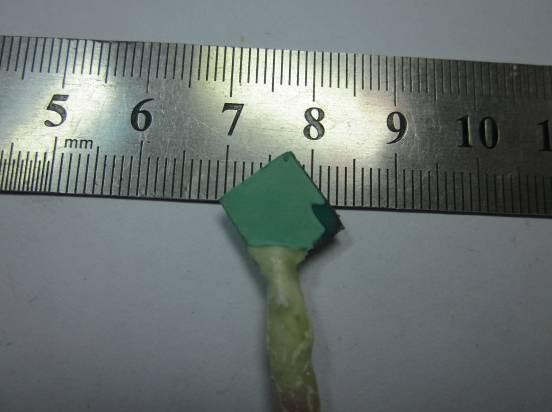

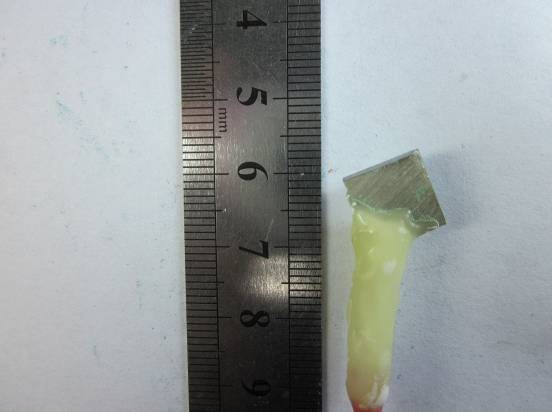

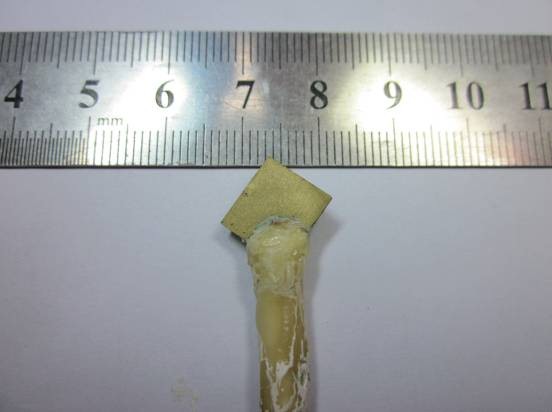

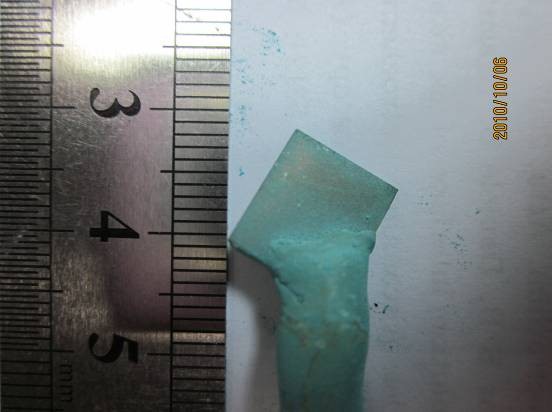

B10宏观腐蚀形貌     B30宏观腐蚀形貌



    （2） 动态电偶B10-316L

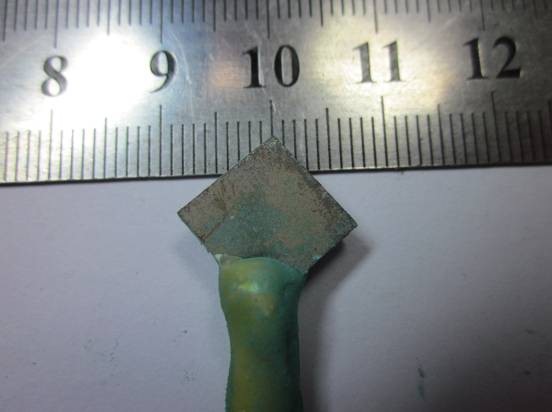

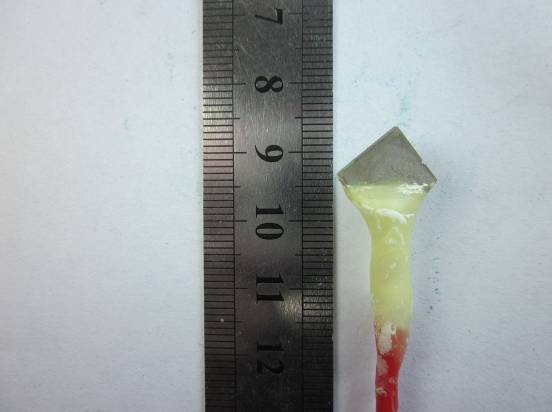

B10宏观腐蚀形貌      316L宏观腐蚀形貌



    （3） 动态电偶B10-329

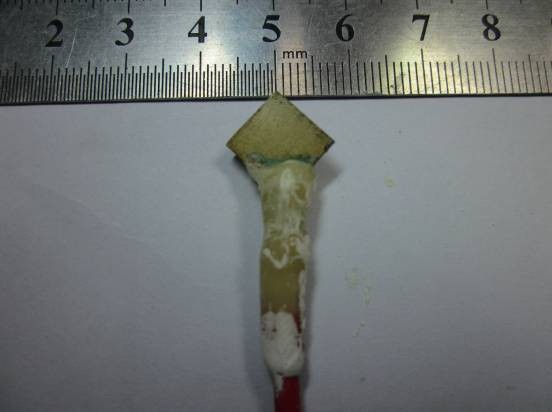

    B10宏观腐蚀形貌       329宏观腐蚀形貌



    （4） 动态电偶B10-907A

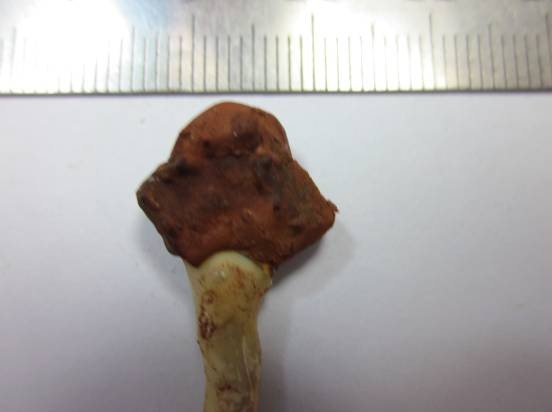

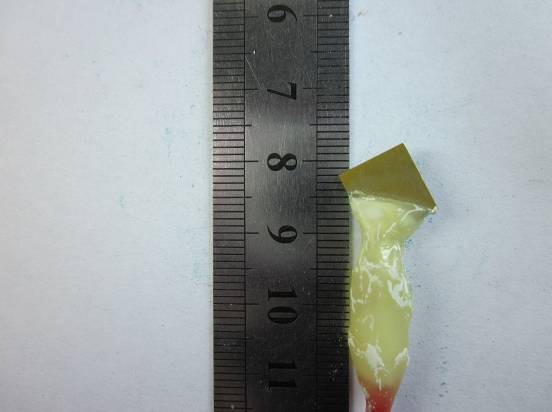

B10宏观腐蚀形貌       907A宏观腐蚀形貌



    （5） 动态电偶B10-TP2

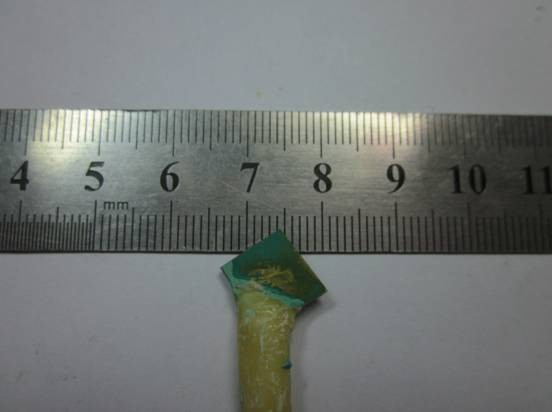

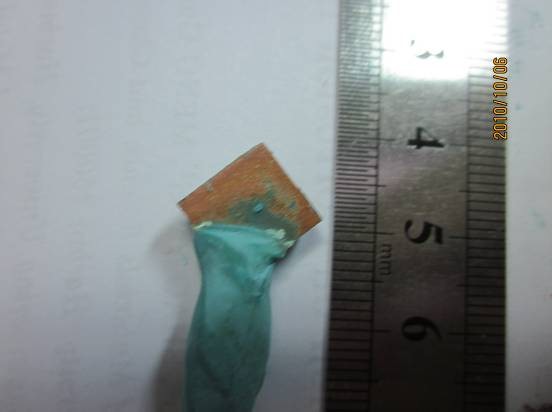

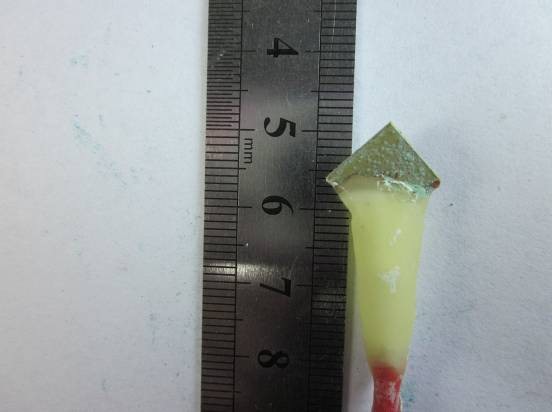

    B10宏观腐蚀形貌       TP2宏观腐蚀形貌



    （6） 动态电偶B10-ZQSn10-2Ⅱ

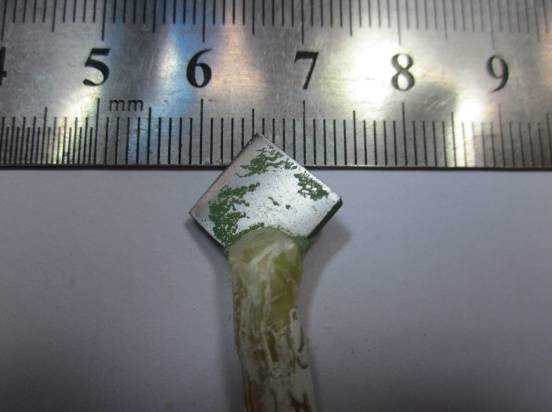

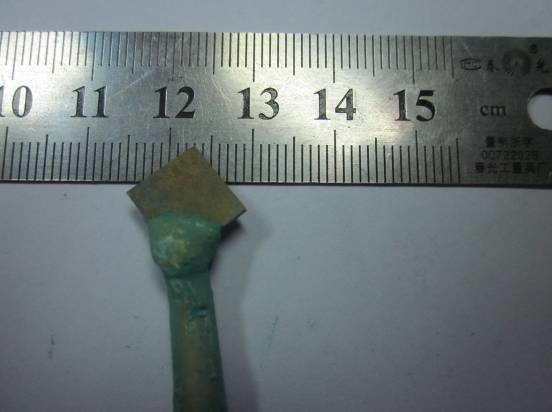

    B1O宏观腐蚀形貌        ZQSn10-2Ⅱ宏观腐蚀形貌



    （7） 动态电偶B10-B5



B10宏观腐蚀形貌      B5宏观腐蚀形貌



    图4.5  B10组合系列动态电偶宏观腐蚀形貌



图4.5所示为B10组合系列动态电偶在浸泡75天后的宏观腐蚀形貌，可以看出有腐蚀产物附着在试样表面。



    4.2.2  B10组合系列动态电偶电流和电压随时间变化关系

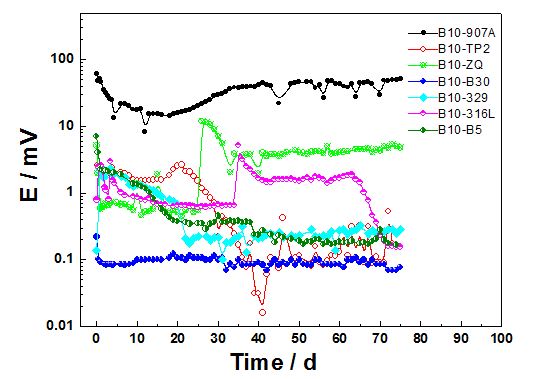

    图4.6 动态电偶B10组合系列电压随时间变化关系



    从图4.6中可以看出，动态电偶B10-907A,在实验初期，电偶电压先降低，然后又逐渐的升高，在中后期开始趋于平稳。动态电偶B10-TP2,在实验初期，电偶电压相对平稳，在中期开始快速的下降，在后期又开始平稳，动态电偶B10-ZQSn10-2Ⅱ，在实验初期电偶电压在小幅度范围内波动，在中期电偶电压突然变大，之后再小幅度下降，最后在中后期保持平稳。动态电偶B10-B30,其电偶电压，在整个实验过程中，基本上保持平稳。动态电偶B10-329,在实验初期，电偶电压，逐渐下降，在中后期趋于平稳。动态电偶B10-316L,在实验初期，在起始阶段电偶电压有些波动，之后就趋于平稳，在实验中期突然增大，紧接着也趋于平稳，但在后期，电偶电压又迅速的降低。动态电偶B10-B5,在整个实验过程中，电偶电压先逐渐降低，最后趋于平稳。

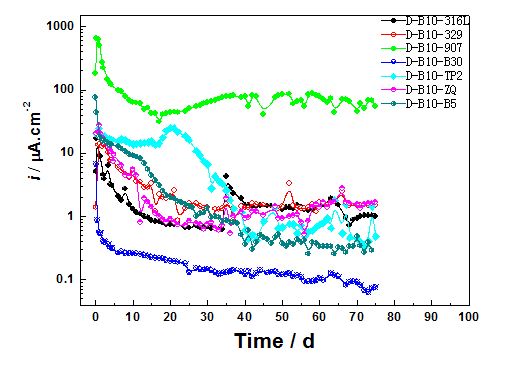

    图4.7  B10组合系列动态电偶电流随时间变化关系



    从图4.7中可以看出，动态电偶B10-907A,在实验初期，电偶电流先降低，然后又逐渐的升高，在中后期开始趋于平稳。动态电偶B10-TP2,在实验初期，电偶电流相对平稳，在中期开始快速的下降，在后期又开始平稳，动态电偶B10-ZQSn10-2Ⅱ，在实验初期电偶电流逐渐减小，在中期电偶电流在笑范围内波动，最后在后期保持平稳。动态电偶B10-B30,其电偶电流，在整个实验过程中逐渐下降，最后基本上保持平稳。动态电偶B10-329,在实验初期，电偶电流逐渐下降，在中后期趋于平稳。动态电偶B10-316L,在实验初期，在起始阶段电偶电流逐渐减小，之后就趋于平稳，在实验中期突然增大，紧接着也趋于平稳，但在后期，电偶电流又开始降低。动态电偶B10-B5,在整个实验过程中，电偶电压先逐渐降低，最后趋于平稳。



    4.2.3 B10组合动态电偶系列腐蚀失重速率





    图4.8 B10组合系列动态电偶腐蚀失重速率



    从图4.8中可以看出动态电偶B10组合系列中，当907A、B30、TP2、316L、ZQSn10-2Ⅱ、329及B5与B10组成电偶的时候，它们的腐蚀失重速率按从大到小的排列顺序为：907A > B5> TP2 > ZQSn10-2Ⅱ >B30 > 329 > 316L.
