B10组合系列电偶腐蚀结果及分析

    4.1.1  B10组合系列静态电偶宏观腐蚀形貌

（1） 静态电偶B10-B30

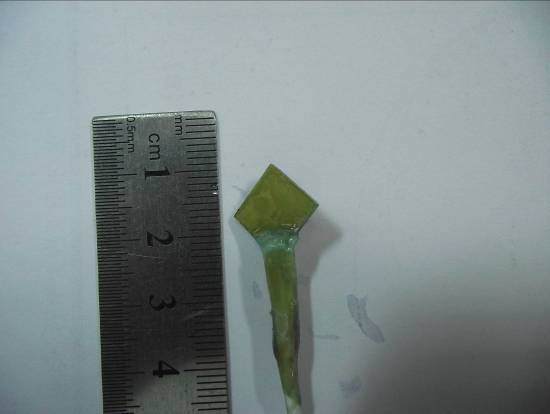

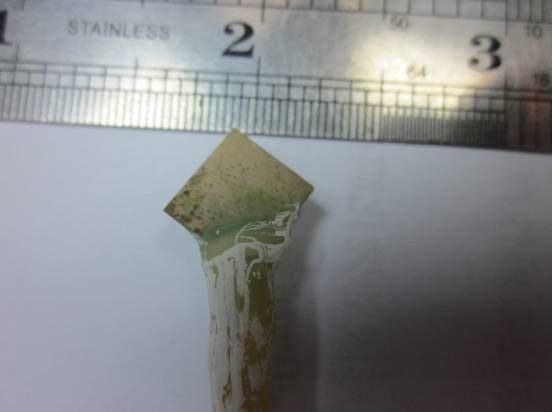

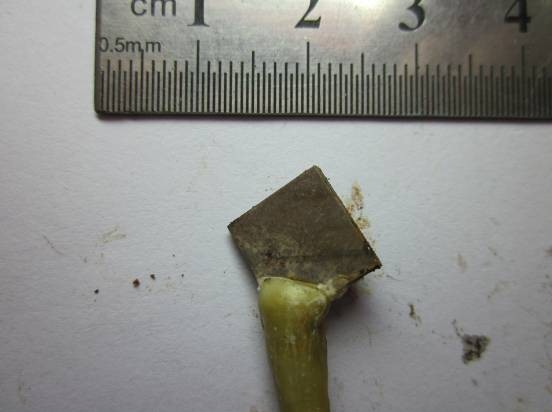

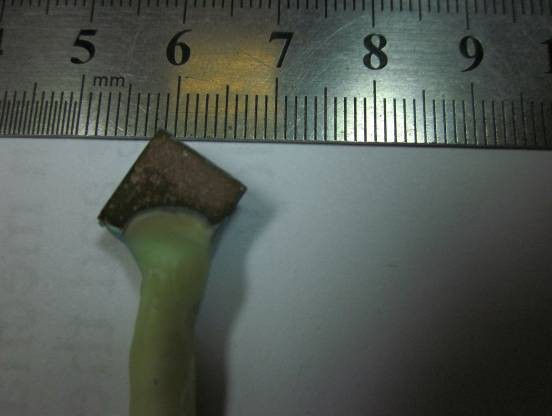

    B10宏观腐蚀形貌     B30宏观腐蚀形貌



    （2） 静态电偶B10-TP2

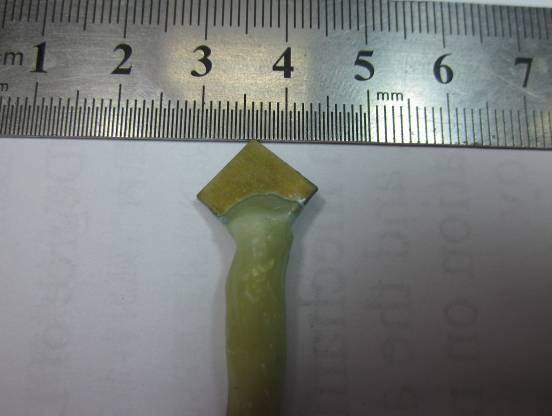

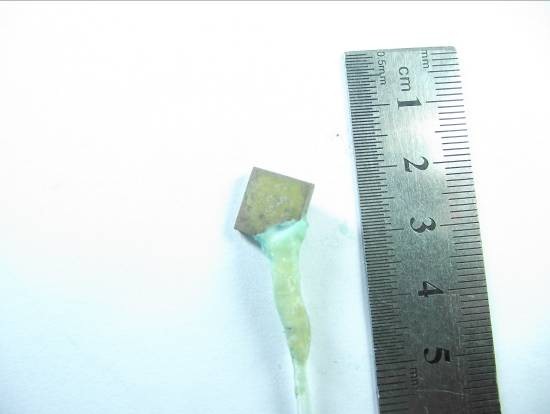

B10宏观腐蚀形貌  TP2宏观腐蚀形貌



    （3） 静态电偶B10-907A

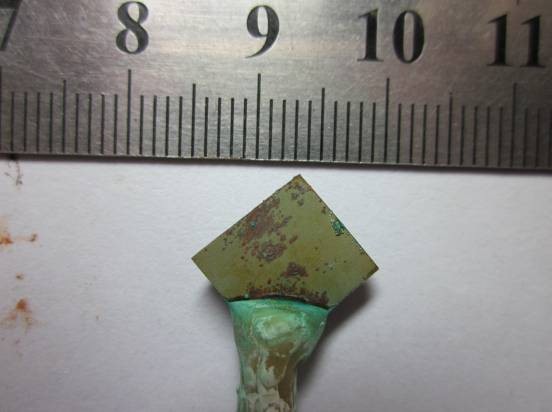

    B10宏观腐蚀形貌   907A宏观腐蚀形貌



    （4） 静态电偶B10-329

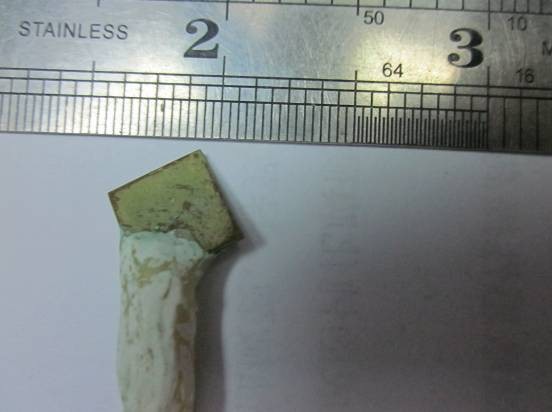

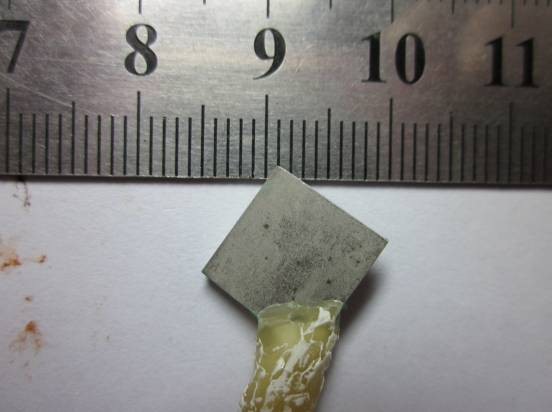

    B10宏观腐蚀形貌    329宏观腐蚀形貌



    （5） 静态电偶B10-316L



    B10宏观腐蚀形貌    316L宏观腐蚀形貌



 （6） 静态电偶B5-B10



    B10宏观腐蚀形貌      B5宏观腐蚀形貌



  （7） 静态电偶B10-ZQSn10-2Ⅱ

       B10宏观腐蚀形貌         ZQSn10-2Ⅱ宏观腐蚀形貌



  图4.1  B10组合系列静态电偶宏观腐蚀形貌



    图4.1所示为B10组合系列静态电偶在浸泡75天后的宏观腐蚀形貌，可以看出有腐蚀产物附着在试样表面。



    4.1.2  B10组合系列静态电偶的电流和电压随浸泡时间的关系

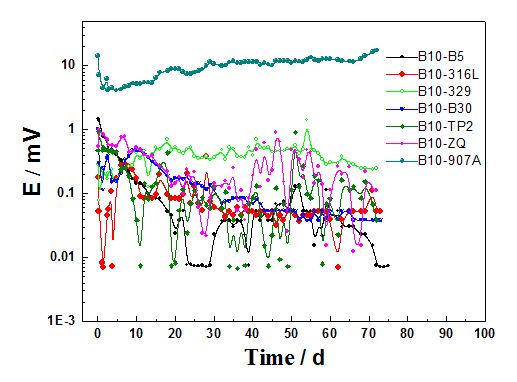

    图4.2 B10组合系列静态电偶的电压随浸泡时间的关系



    从图4.2中可以看出，静态电偶B10-907A的的电偶电压最高，其在在实验初期电偶电压先降低，而随后又逐渐的升高。其次电偶电压高的是静态电偶B10-329,其电偶电压，在初期先升高，中期趋于平稳，在后期又有所下降。静态电偶B10-316L的电偶电压在实验初期有较多幅度的波动，在中期电偶电压有所下降，在后期电偶电压趋于稳定。静态电偶B10-B30,在实验的初期电偶电压有一定幅度的波动，在中后期电偶电压逐渐下降，并趋于稳定。静态电偶B10-TP2在整个实验过程电偶电压在较大范围内波动。静态电偶B10-ZQSn10-2Ⅱ在实验初期电偶电压逐渐下降，在中后期电偶电压出现较大幅度的波动。

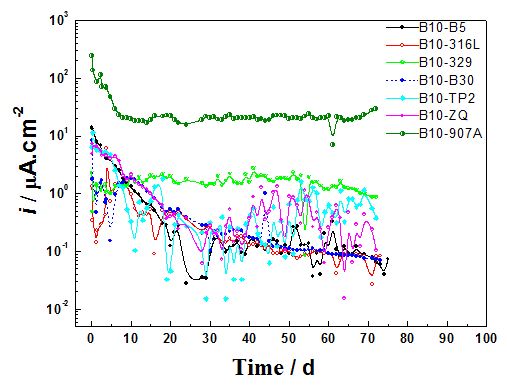

 图4.3  B10组合系列静态电偶的电流随浸泡时间的关系





    从图4.3中可以看出，静态电偶B10-907A的电偶电流是最大的，其在实验初期电偶电流迅速的下降，在中后期电偶电流趋于稳定。静态电偶B10-329,在实验的初期电偶电流由小范围的波动，在中其趋于稳定，在后期又有所下降。静态电偶B10-316L,在实验的初期有较大幅度的波动，在中后期，电偶电流逐渐减小，最后趋于平稳。静态电偶B10-B30,在实验初期，电偶电流在较大的范围内波动，在中后期，电偶电流逐渐减小，最后趋于平稳。静态电偶B10-TP2和B10-ZQSn10-2Ⅱ的电偶电流在实验初期都逐渐的减小，在中后期出现较大幅度的波动。

    4.1.3  B10组合静态电偶系列腐蚀失重速率

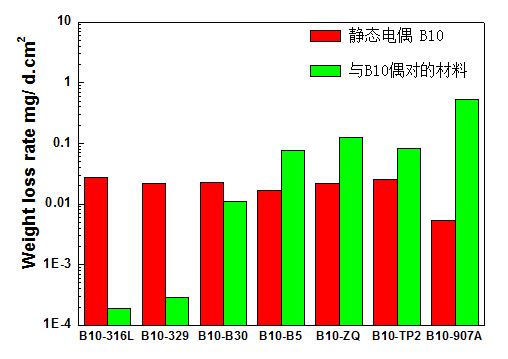

  图4.4  B10组合静态电偶系列腐蚀失重速率



    从图4.4中可以看出静态电偶B10组合系列中，当907A、B30、TP2、316L、ZQSn10-2Ⅱ、329及B5与B10组成电偶的时候，它们的腐蚀失重速率按从大到小的排列顺序为：907A > ZQSn10-2Ⅱ > TP2 > B5 >B30 > 329 > 316L.
