冲击角度对B10合金在洁净海水中冲刷腐蚀行为的影响

  在不同流速下，膜层电阻和电荷转移电阻随着冲击角度的变化趋势如图2.20、图2.21所示。从图2.20和图2.21中看出，膜层电阻和电荷转移电阻的变化趋势相似，膜层电阻以90°时最大，0°最小，而电荷转移电阻情况正好相反，这是由于在0°时，海水对材料表面的冲刷作用是剪切应力，虽加快了电荷传输速度，但不易于物质在材料表面吸附，即使腐蚀产物在材料表面附着，随后立刻被海水冲刷掉，从而使电荷转移电阻较大，膜层电阻较小；而在90°时，海水对材料表面的作用为正应力，促进了反应物质在材料表面上附着及之间互相接触发生反应，从而使电荷转移电阻较小，膜层电阻较大。

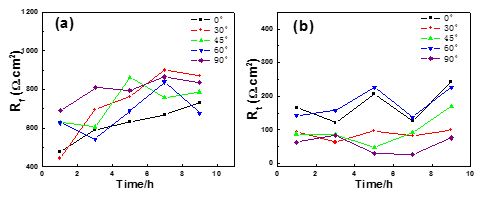

    图2.20  流速为3m/s条件下的膜层电阻和电荷转移电阻，（a）膜层电阻    （b）电荷转移电阻

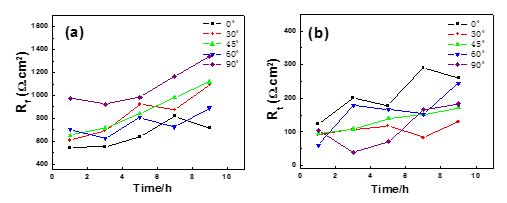

    图2.21 流速为6m/s条件下的膜层电阻和电荷转移电阻

    （a）膜层电阻   （b）电荷转移电阻



    B10合金在洁净海水中冲刷腐蚀后的宏观形貌均为黄褐色，局部黑色，如图2.10（c）所示；B10合金在洁净海水中不同条件下冲刷腐蚀后的微观形貌如图2.12-图2.13所示，从图中看出：不同冲击角度下的腐蚀形貌区别不明显。说明冲击角度对腐蚀形貌的影响不大。
