- 专题资料：
- 哈尔滨工程大学
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 船舶海水管系及附件防腐技术专题 > 腐蚀试验
- 成分分析
B10合金经长期浸泡后材料表面氧化膜的XPS全谱图如图3.15所示。结果表明：长期浸泡后材料表面腐蚀产物膜的XPS全谱图与浸泡初期（图2.14）及裸样在冲刷条件下（图2.15）的相似，包括O、Cu、Cl元素的能量峰。
与浸泡初期及裸样在冲刷条件下的情况相似，图中显示O元素的能量峰比较强，说明材料在长期浸泡后材料表面膜层主要以氧化物组成，其中在932.4eV处的Cu2p3/2能量峰和530.7eV处的O1s能量峰对应为Cu2O,说明材料表面腐蚀产物膜主要是Cu2O.在浸泡后期的材料表面成分中还发现了Na元素，在1071.68eV的Na1s的能量峰与198.53eV的Cl2p的能量峰对应为NaCl.

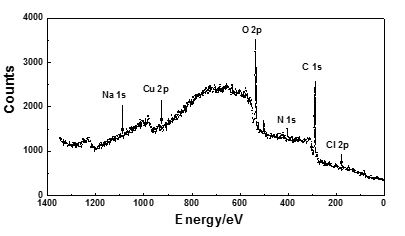

图3.15 B10合金在浸泡成膜后材料表面氧化膜的XPS全谱图
