3.2.3.1 宏观腐蚀形貌

B10合金在浸泡过程的宏观腐蚀形貌如图3.10所示。从图中看出，B10合金材料呈棕黄色；随着浸泡时间的延长，材料表面颜色逐渐由浸泡初期的浅黄色变为灰褐色，如图3.10（b）和（c）所示。

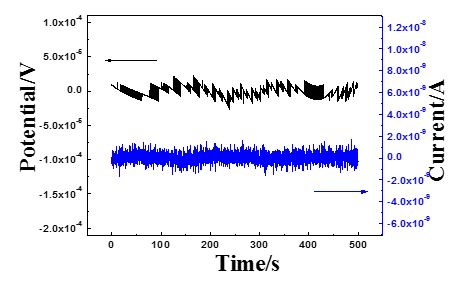

图3.8 浸泡中后期的噪声图（2d）

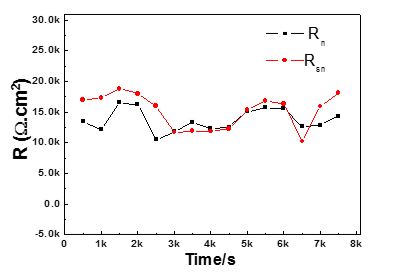

图3.9 浸泡中后期的噪声电阻和谱噪声电阻（2d）

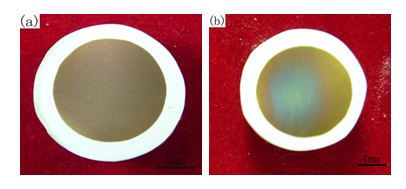

B10合金成膜之后冲刷腐蚀后的宏观腐蚀形貌如图3.11所示。从图中看出：成膜之后在洁净海水中冲刷时的材料表面呈灰褐色，如图3.11（a）所示；成膜之后在含沙条件下冲刷时的材料腐蚀形貌为黄褐色，局部黑色，如图3.11（b）所示。

图3.10 B10合金在浸泡过程的腐蚀形貌

（a）实验前（b）浸泡初期（c）浸泡后期

图3.11 B10合金成膜之后冲刷腐蚀后的腐蚀形貌

（a）实验前（b）浸泡初期（c）浸泡后期

3.2.3.2 微观腐蚀形貌

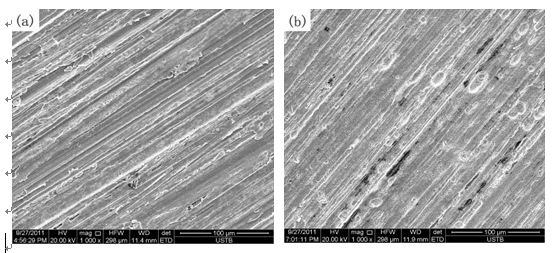

图3.12为B10合金在长期浸泡过程的腐蚀形貌。从图3.12（a）中看出，在静态海水浸泡条件下，材料表面形貌还是很明显看出打磨时的划痕，但随着浸泡时间的延长，表面逐渐形成点蚀坑；到成膜后期，点蚀坑大而比较密集了，如图3.12（b）所示，这是由于B10合金在浸泡过程中主要发生了局部腐蚀。

图3.12 浸泡过程的腐蚀形貌：（a）浸泡初期，（b）浸泡后期

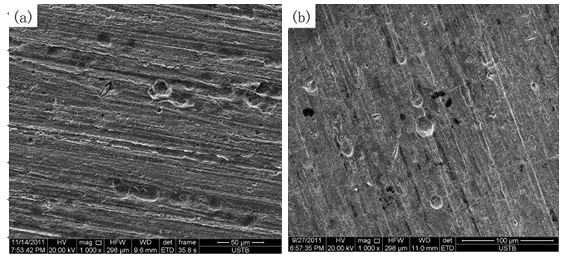

图3.13为B10合金在成膜后在洁净海水中冲刷腐蚀后的腐蚀形貌。从图中看出，材料表面还明显存在打磨时的划痕和点蚀坑，但随着流速的提高，划痕变淡，点蚀坑变小。

图3.13 成膜之后在洁净海水中冲刷后的腐蚀形貌

（a）3m/s （b）6m/s

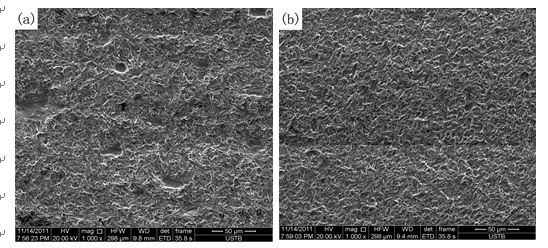

B10合金成膜之后在含沙条件下冲刷腐蚀后的腐蚀形貌如图3.14所示。从图中看出，在不同流速、含沙条件下腐蚀形貌中均存在流水花纹；在3m/s条件下，材料表面还有明显地较为大的点蚀坑，而在6m/s条件下，材料表面却没有明显地大的点蚀坑存在。

图3.14 成膜之后在含沙条件下冲刷后的腐蚀形貌

（a） 3 m/s （b） 6 m/s
