2.2.4.1 宏观腐蚀形貌

B10合金在不同条件下腐蚀后的宏观形貌如图2.10所示。从图中看出，B10合金材料呈棕黄色；浸泡10h后，材料表面呈浅黄色；在洁净海水中冲刷10h后，材料表面呈黄褐色，局部黑色。

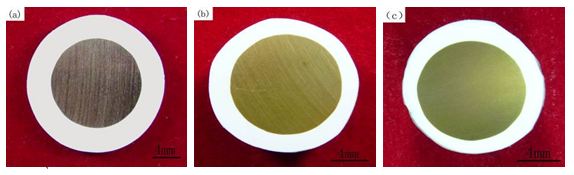

图2.10 B10合金宏观腐蚀形貌

（a）实验前（b）浸泡10h （c）洁净海水中冲刷

2.2.4.2 微观腐蚀形貌

B10合金在浸泡条件下的微观腐蚀形貌如图2.11.从图2.11中看出，材料在浸泡条件下的微观形貌均观察到明显地打磨时的划痕。

B10合金在洁净海水中冲刷腐蚀后的微观腐蚀形貌如图2.12和图2.13所示。从图2.12和图2.13中看出，材料在洁净海水中冲刷腐蚀后的微观形貌均观察到明显地打磨时的划痕，在不同流速、不同冲击角度条件下的腐蚀形貌没有明显地区别。

图2.11 浸泡条件下的微观腐蚀形貌

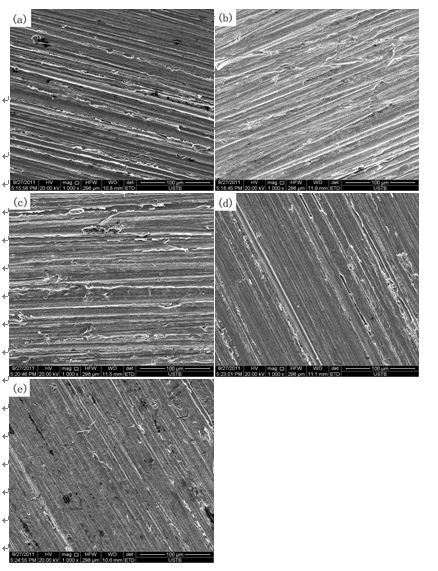

图2.12 流速为3m/s条件下冲刷后的微观腐蚀形貌

（a）0°（b）30°（c）45°（d）60°（e）90°

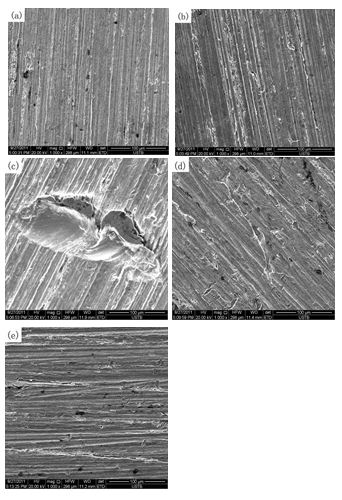

图2.13 流速为6m/s条件下冲刷后的微观腐蚀形貌

（a）0°（b）30°（c）45°（d）60°（e）90°
