- 电化学阻抗测试
（1）自腐蚀电位变化
B10合金在洁净海水中不同条件下的冲刷腐蚀电位变化趋势如图2.2所示。从图2.2（a）中看出：在浸泡10h内的自腐蚀电位均为正值，并随浸泡时间的延长而逐渐增大。从图2.2（b）、（c）中看出：在洁净海水中冲刷腐蚀时的自腐蚀电位均为负值，并随着冲刷时间延长而呈上下波动变化趋势，而且随着流速的提高，腐蚀电位逐渐降低。

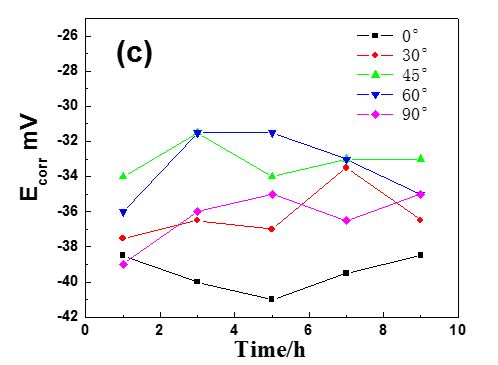

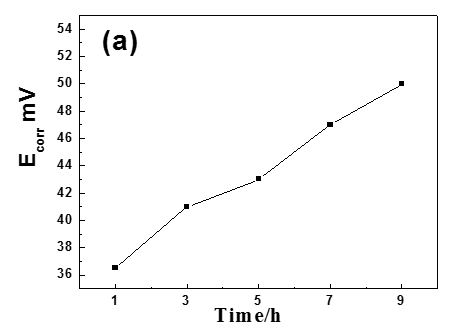

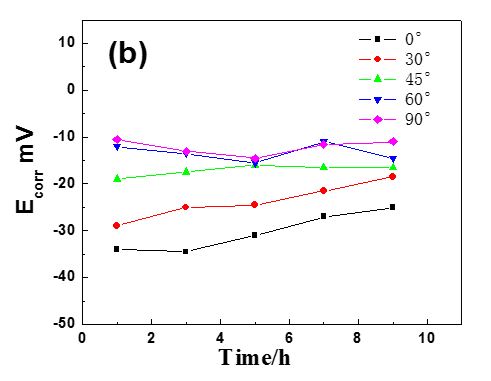

图2.2 B10合金在洁净海水中冲刷腐蚀电位变化
（a）0m/s （b）3m/s （c）6m/s
（2）电化学阻抗谱变化
B10合金在浸泡条件下的阻抗谱如图2.3所示。从图中看出：浸泡条件下的阻抗谱在高频区表现为容抗弧，在低频区出现扩散尾，说明参加阴极反应的氧存在浓度扩散梯度，腐蚀反应受扩散控制；高频区容抗弧半径随腐蚀时间的增加而缓慢地增大，这是由于海水中的氧促进了材料表面的腐蚀产物膜的生成，但膜层生成缓慢。
图2.3 浸泡条件下的阻抗谱图

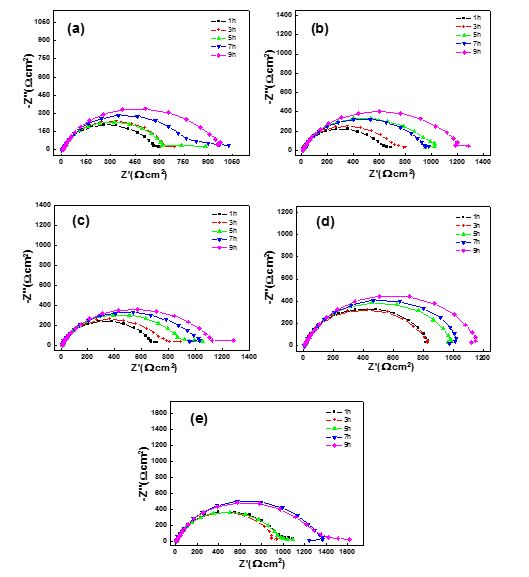

B10合金在洁净海水中、3m/s条件下冲刷腐蚀时的电化学阻抗谱如图2.4所示。从图中看出：阻抗谱表现为高频区容抗弧，低频区出现实部收缩尾，这可能是由于反应中间产物在电极表面吸附造成。容抗弧半径随着冲刷时间延长而呈上下波动变化趋势。
图2.4 B10合金在流速为3m/s条件下冲刷腐蚀的阻抗谱图
（a）0° （b）30° （c）45° （d）60° （e）90°
B10合金在洁净海水中、6m/s条件下冲刷腐蚀时的电化学阻抗谱如图2.5所示。从图中表现的结果与洁净海水中、3m/s条件下冲刷腐蚀情况相似。
