- 专题资料：
- 哈尔滨工程大学
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 船舶海水管系及附件防腐技术专题 > 腐蚀试验
- 动电位极化曲线测试
B10合金在洁净海水中不同条件下冲刷腐蚀10h后，在静态海水中稳定5分钟时测的动电位极化曲线变化趋势如图2.1所示。从图中看出在不同流速下、不同冲击角度下的动电位极化曲线几乎重合，区别不明显，无法表现出阴极区的氧极限扩散电流密度（id,o）和阳极区的钝化区变化，从而无法分析冲击角度对B10在流动海水中氧化膜层的形成过程的影响。而且不同流速下的动电位极化曲线变化也不明显。

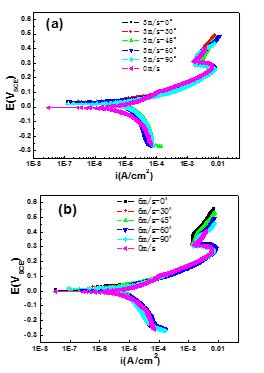

图2.1 浸泡条件下的动电位极化曲线，（a）3m/s与0m/s （b）6m/s与0m/s
因此，动电位极化曲线不适合B10合金的冲刷腐蚀初期过程的分析。所以，我们下一步将利用电化学噪声及电化学交流阻抗谱进行分析。
