电绝缘技术

    常见的电绝缘技术在海水管系中的应用:

    （1）海水管路与船体之间的绝缘

    海水管系在船上是通过固定支架固定在船体结构上的，由于镍铜海水管与船体钢板同时接触海水，因此，必须采取电绝缘措施，防止电偶腐蚀。通常采取了制作特殊形式的绝缘支架，用作镍铜合金管的支承。支架采用聚四氟乙烯塑料片、聚乙烯塑料片或与它们性能相近的材料做衬垫，垫片的厚度为1.5~2.0mm,宽度为25~65mm,塑料片用胶粘贴在支架上。形式见图4.

    （2）管路与附件之间的绝缘

    镍铜管路与钢质附件之间，采用绝缘法兰形式来避免电偶腐蚀，即在不同金属法兰之间采用非金属密封以及绝缘套筒来达到两法兰间的绝缘。形式见图2.

    一对法兰的连接螺栓只需一只螺栓安装测量片，其它螺栓连接可采用长螺栓绝缘衬套，其安装方式与图5相似。



    密封垫片必须使用特殊的外敷聚四氟乙烯芳纶橡胶合成纤维垫片。

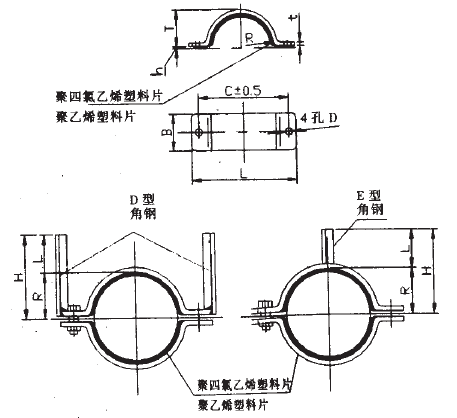

    图4 管路电绝缘支架形式

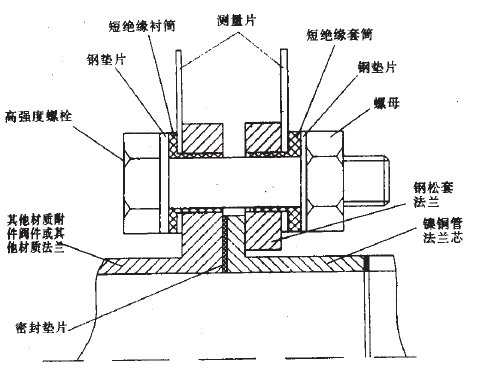

    图5 管路与管路附件的绝缘法兰形式



（3）电绝缘组件的材质及尺寸

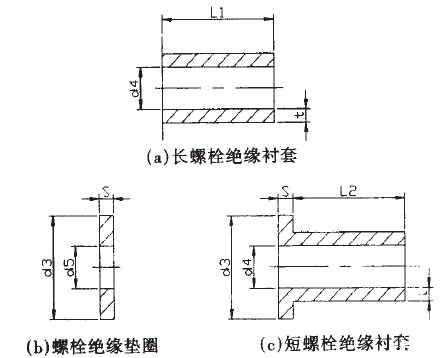

    螺栓的电绝缘组件材料选用尼龙-11、12或聚四氟乙烯等材料制造或与它们材料性质相近的材料。绝缘组件的形式如图6:



    长绝缘衬套L1等于镍铜管松套法兰厚+法兰芯翻边原+配对的法兰原+4 mm,（法兰的厚度均按0.6 MPa的压强计算）。短绝缘衬套L2等十镍铜松套法兰厚+ 3 mm



    S=2.0 mm; t=1.0 mm~1.5 mm,DN为15,20,25的法兰时t=1mm.



    螺栓绝缘套的外径比法兰螺孔的直径小0.5 mm;绝缘热圈的外径，d3应与螺栓钢热圈的外径相同。螺栓绝缘热圈内径，d5比绝缘衬套外径大0.2 mm.



    紧固件：采用电绝缘组件的法兰采用GB11768-76标准8.8的螺栓连接时，规格比标准直径选小一个档次；螺母采用 GB861-76标准，与螺栓相配。

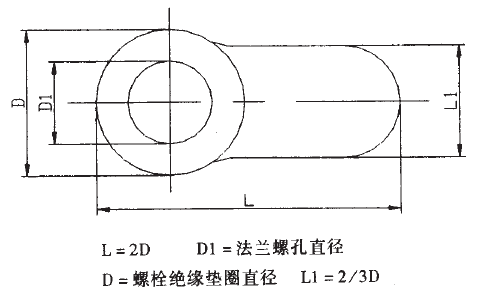

    测量片：测量片采用厚约0.7 mm~1.0mm的紫铜片表ICI镀锡而成，凡是使用电绝缘组件的法兰对，都要在两个法兰的背面各装一个测量片。测量片形式如图7.



    图6 电绝缘组件形式





    图7 测量片



    （4）绝缘法兰的安装要求



    安装前要对密封垫片、绝缘组件、测量片、紧固件逐件作外观检查，如有破损或严重变形的应立即更换。安装时各螺栓应均匀预紧，达到规定的密封比压即可。测量片应装在便于日常检测方向的螺孔上。绝缘法兰组件安装完毕，应检查绝缘组件是否完好，如有损坏要更换。绝缘法兰组件安装完毕，要在一天内对安装组件部位表面涂防锈漆，但禁止在外伸的测量片上涂漆。



    （5）绝缘法兰安装后的检验



    系统密性试验合格后，在管路干燥状态下，用500V兆欧表或专用仪表测量各绝缘电阻值，检查结果无短路并电阻大于1KΩ为合格。若在海水管充满海水的情况下检验，则应采用"电压"法或"电流"法。每一电绝缘处的测量必须相对于船体电位。如测量的电压值大于150mV,即为合格。选择镍铜管做海水管时，采用电绝缘技术能有效地防止电偶腐蚀，使管路附件的寿命大大延长。
